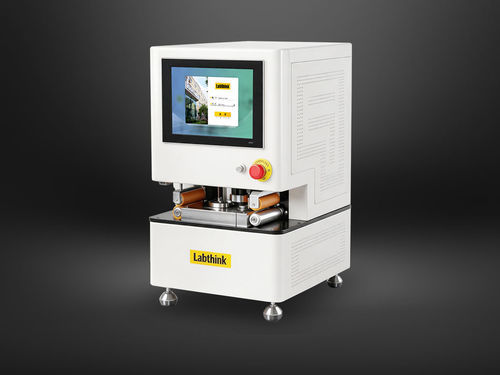

厚さ複合試験機 C910H

耐穿孔性空気通気性リチウムイオンバッテリーセパレーター

概要 C910H 統合通気性・突刺強度・厚み測定システムは、通気性試験に体積法、突刺強度および厚み測定に機械式の測定原理を採用した装置で、電池セパレーターや関連ポリマー薄膜の通気性、突刺強度、厚み測定に適しています。

製品特長
全自動高精度体積測定方式

• 試料を通過する空気量を全自動で測定し、手動のスライドシリンダー法を不要にします。
• 0.01 kPa 以下の圧力精度を実現する全自動圧力制御技術を採用しています。
• 試験圧力はソフトウェアにより自由かつ柔軟に設定可能です。

接触式厚さ測定方式

• 超硬合金製の球形測定ヘッドを搭載し、優れた耐摩耗性を有します。
• 摺動耐久性は1億回を超えます。
• センサーは光透過型リニアグレーティングスケールを採用し高精度な読み取りを行います。

機械式突刺強度測定方式

• 力精度は0.5級以上で再現性に優れます。
• サーボ駆動、精密ボールねじ、無段階速度調整および高精度速度制御を備えます。
• エア式の試料クランプにより安定したクランプ力で時間短縮を図ります。

統合測定・自動試料送り機能

• 通気性、突刺強度、厚みの一括測定により人手を削減し測定効率を向上します。
• スキャン機能で試料を自動識別・記録します。
• 二重位置決め構造により試料搬送時のズレを低減します。

インテリジェント制御と安定した性能

• Windows搭載の12.1″組み込みタッチスクリーン搭載タブレットを採用。
• センサー、サーボモーター、空圧部品は国際的に実績のあるブランド品を採用し、安定動作と長寿命を確保します。
• 環境温湿度を自動監視し、試験条件をリアルタイムで記録します。
• 通気性試験は複数表示単位（例：s/100 mL、μm/(Pa·s)）に対応します。
• ソフトウェアは多段階権限管理およびオプションの監査証跡機能に対応します。

試験原理 通気性は温湿度・常圧を管理した環境下で測定します。装置が印加する1.21 kPaの圧力下で、面積6.45 cm2のセパレーター試料を通過する100 mLの空気が透過するまでの時間を計測します。

適用規格 ISO 5636; TAPPI T460; GB/T 36363-2018; GB/T 458-2008; GB/T 23227; GB/T 12655.

試験用途（基本項目）

• 通気性 電池セパレーター、通気性フィルムおよび各種ポリマー製品の通気性試験に対応。
• 厚み 電池セパレーター、通気性フィルムおよび各種ポリマー製品の厚み測定に対応。
• 突刺強度 電池セパレーター、通気性フィルムおよび各種ポリマー製品の突刺強度測定に対応。

技術パラメータ（主要値）
モデル: C910H
通気性測定範囲 (s/100 mL): 30–1500
通気性測定範囲 (μm/(Pa·s)): 0.1–4
体積分解能: 0.001 mL
体積精度: 1% (mL)
圧力範囲: 0–2 kPa
圧力精度: 0.01 kPa
厚み測定範囲: 0–2 mm
厚み分解能: 0.1 μm
厚み再現性: 0.5 μm
突刺強度測定範囲: 0.1–50 N
突刺分解能: 0.001 N
突刺強度精度: ±0.5% (読み値)
試験速度: 0–500 mm/min (整数設定)
速度精度: ±0.5% (読み値)
測定ストローク: 0–600 mm
試料送り速度: 0–50 mm/s
測定面積: 1 in² (6.4 cm²)
試料寸法: 4″ x 40″ (10 cm × 100 cm)
最大試料厚: ≤ 80 mil (2 mm)
ヘッド直径: Φ3 mm (球形)
ヘッド荷重: < 0.8 N
突刺治具内径: Φ50 mm
突刺針径: Φ1 mm
エア源: 乾燥空気（ユーザー供給）；必要エア圧: 0.5–0.7 MPa (72.5–101.5 PSI)
配管口径: Φ6 mm ポリウレタンホース
外形寸法 (H×W×D): 76 × 45 × 55 cm
電源: 120 VAC ±10% 60 Hz または 220 VAC ±10% 50 Hz（選択）
正味重量: 85 kg
標準構成: 本体、組込タブレット、専用ソフト、Φ6 mmホース
オプション: エアコンプレッサー；CFR 21 Part 11；GMPコンピュータ要求；DataShield（オプション）.

特性 / 技術仕様

• モデル: C910H
• 測定方法: 通気性は体積法、突刺は機械式、厚みは接触式
• 通気性範囲: s/100 mL 30–1500；μm/(Pa·s) 0.1–4
• 体積分解能/精度: 0.001 mL / 1%
• 圧力範囲/精度: 0–2 kPa / 0.01 kPa
• 厚み範囲/分解能/再現性: 0–2 mm / 0.1 μm / 0.5 μm
• 突刺範囲/分解能/精度: 0.1–50 N / 0.001 N / ±0.5% 読取値
