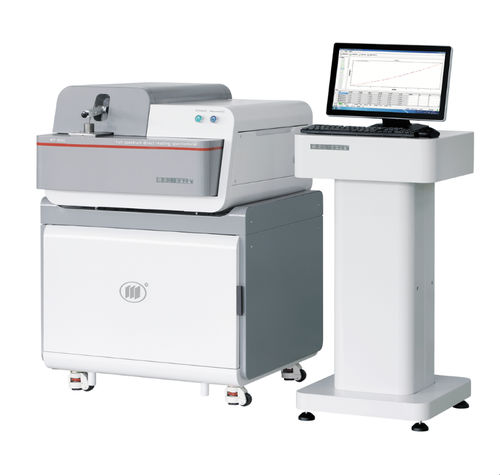

原子発光分光器 WY-9000

光学発光発光分光分析装置（OES）火花放出式

製品概要
WY-9000/9500 は金属および合金の分析用直読型発光分光計です。光学室は真空（200 nm 未満の波長での O2 吸収を低減）で、恒温制御（34°C）により C、P、S などの元素の安定性と検出限界を向上させます。要素チャンネルはソフトウェアで追加・変更可能で、ハードウェア変更を必要としません。多モード励起（火花、アーク、アーク様放電）に対応する高集積デジタル光源を搭載し、常量・高含有・微量・痕跡元素の分析が可能です。Windows ベースのソフトウェアは中国語表示を備え、データベース機能とネットワークによるデータ転送をサポートします。

主な仕様
光学構成：Paschen–Runge 全スペクトル（真空）
波長範囲：160–800 nm
回折格子焦点距離：401 mm
格子線密度：2400 本/mm
1次スペクトル分散：1.1 nm/mm
検出器：高性能ラインCCD 複数
光源：フルデジタル火花励起（100–1000 Hz、パルス 1–100 A）
励起口径：12 mm；アルゴンパルス、ジェット点火、自動パージ機能付
動作環境：10°C–30°C、相対湿度 20%–80%
電源：AC 220V / 50Hz
アルゴン純度：99.999%
寸法（例）：700×800×450 mm（デスクトップ）、850×870×1175 mm（バリアント）

光源と励起
連続可変のエネルギー・周波数を持つフルデジタル固体光源。高周波パルス放電（1–100 A）により幅広い濃度域の分析が可能。アルゴンパルスおよび自動パージで汚染を低減し再現性を向上。

製品の利点

• 長焦点光学系（Paschen–Runge / Parabolic–Rowland）と高真空による高分解能でスペクトル干渉を低減、感度向上。
• 機械彫刻格子により高次スペクトルや柔軟な波長選択が可能。
• 国際標準シャーシに収めた高集積電子回路で故障率が低く保守が容易。
• 高速で良好な再現性：全チャンネル分析を約30秒で実行。
• 測定データの検索・印刷が可能なソフトウェアデータベースとリモート転送機能。
• 光学部品の恒温対策および固体吸着トラップで油気による汚染を防止し長期安定性を確保。
• ソフトウェアで元素チャンネルを追加・変更可能、追加ハード不要。
• アルゴン供給系最適化によりパージ時間とガス消費を低減。
• 高性能 DSP および ARM プロセッサによる超高速データ取得と光学室温度・真空度・アルゴン圧力・光源状態のリアルタイム監視。
• 開放型電極ホルダと調整可能な試料保持具で多様な形状・サイズの試料に対応。

構成および付属品（抜粋）
分光計本体 — 型式：WY-9000（または WY-9500）；数量：1
市販 PC — 主流構成；数量：1（例：Lenovo）
レーザープリンタ — モノクロ A4；数量：1
真空ポンプ — 型式 BSV-10；数量：1
ケーブルグランド KF25（3）、KF16（2）
真空接続管 φ19–25；真空締めバルブ GYC-JQ25；フィルタバルブ；アルゴン減圧弁 YQY-12；クイックコネクタ M10×1 φ6；アルゴン配管（約2 m）；イーサネットケーブル；電源コード

付属のユーザードキュメント

• ソフトウェアUSBメモリ — 1
• ユーザーマニュアル — 1
• 適合証明書 — 1
• 保証書 — 1
• 据付・受入報告書 — 1

技術仕様

• モデル：WY-9000 / WY-9500
• 波長範囲：160–800 nm
• 格子焦点距離：401 mm；格子密度：2400 本/mm；分散：1.1 nm/mm
• 検出器：高性能ラインCCD 複数
• 光源：フルデジタル火花励起、100–1000 Hz、パルス 1–100 A
• 光学室恒温設計：34°C
• アルゴン要求純度：99.999%
• 動作環境：10°C–30°C、相対湿度 20%–80%
• 電源：AC 220V / 50Hz
• 典型分析速度：全チャンネルの元素組成を約30秒で測定
