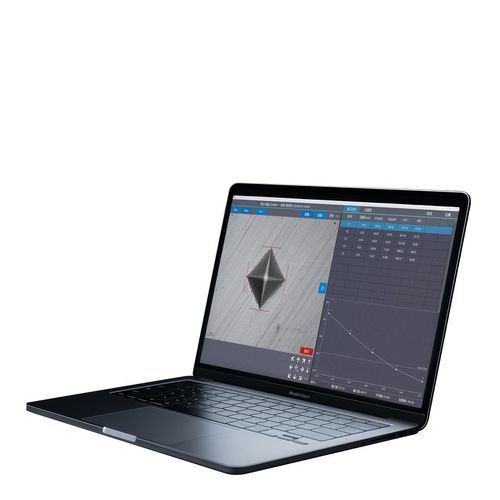

可視化ソフトウェア

画像処理用モニタリングオートメーション

製品概要
本維氏硬さ測定システムは、電子工学、エルゴノミクス、コンピュータサイエンス、応用光学、画像解析などの多分野技術を統合して開発されたシステムです。本システムは維氏硬さデータの高精度化と高い再現性を向上させ、試験者の作業負荷を低減します。複数の測定モードにより様々な表面に対応します。使いやすい人間‑機械インターフェースにより操作者は短時間でソフトの習得が可能です。画像保存とExcel/Word形式でのデータ出力機能を標準搭載し、後続の照会や解析に対応します。

製品仕様（導入情報）
選定：高精度自動版
測定モード：自動測定
適用機種：下記参照
画像センサー解像度：300 万画素
校正方法：標準硬さブロック / テストカード
対応言語：12言語
測定精度：標準ブロック圧痕に対して、自動測定誤差 < ±1%、ISO 6506 要件を満たす
試験モード：HV / HK
測定効率：ミリ秒レベルの測定速度
オンライン機能：ソフトウェア制御のタレット、ステージの昇降・調整
適合規格：GB/T 4340.2、ISO 6507、ASTM E92

適用機種

• HV-1000TPTA
• HV-1000MPTA
• HV-1000SPTA
• HV-1000STA
• HV-1000SPA
• HV-1000SA
• HV-5/10/30/50MPTA
• HV-5TPTA
• HV-5SPTA
• HV-5SPA
• HV-5SA

特徴 / 技術仕様

• 測定モード：各種表面に対応する複数の自動測定モード
• センサー解像度：300 万画素イメージセンサー
• 校正：標準硬さブロックまたはテストカードを使用
• 対応言語：12 言語
• 測定精度：標準ブロック圧痕で自動測定誤差 < ±1%（ISO 6506 準拠）
• 対応試験モード：HV（Vickers）および HK
• 測定速度：ミリ秒レベルの効率
• データ出力：画像保存および測定データをExcel/Wordで出力
• オンライン/制御機能：ソフトウェアによるタレット制御およびステージ昇降・調整
• 規格準拠：GB/T 4340.2、ISO 6507、ASTM E92
• ユーザーインターフェース：迅速な習熟を目的とした簡潔なHMI
