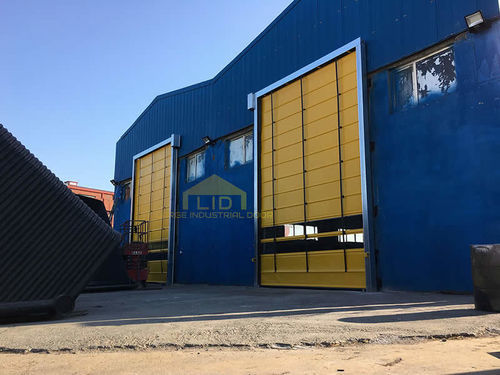

ロ－ルアップ式ドア HSR100

PVC屋内用天井クレーン用

概要
高速PVCファブリック巻上げ扉は、工業・物流環境における通行を迅速化し、空気の入れ替えを抑えるために設計されたコンパクトな垂直開閉式ドアです。金属検知センサーで車両などを検出し自動で開閉します。視認性向上のための覗き窓を備え、光電（フォトセル）カーテンにより閉鎖時に障害物を検知するとドアを停止・持ち上げます。

用途
工場内のフォークリフト通路、倉庫の通路、生産エリアなどに一般的に設置されます。セキュリティ上の制約がなければ外装にも適用可能です。

特長

• 日常の集中的な使用に対応する連続高速度運転
• 自動閉鎖モジュール
• 障害物検知時にドアを停止・持ち上げるフォトセルカーテン
• 制御盤、ループ検出器、カードアクセス、動作レーダー、無電圧接点モジュールとの連携
• 視認性を高め衝突を低減する覗き窓

標準装備

• ターポリン（ファブリックカーテン）
• モーター
• 制御基板（EP500）
• サイドガイド
• 上部巻取機構

製作期間
単体で約10日（作業負荷により変動）。

価格
受注生産品のため、寸法・現場条件・選択オプションにより価格が変動します。

図面とギャラリー
取り付け参考や外観確認用に技術図面、レンダリング、写真ギャラリーを提供します。

仕様表
生地
ブランド: Mehler Texnologies
重量: 900 g/m²
引張強度: 4000 N/50 mm
耐温度: -40 °C / +70 °C
耐火性: ISO 3795 <100 mm/min

モーター
出力: 0.37–1.1 kW；1500 RPM；IE2；230/400V；50Hz；IP55；3相
減速機: DS050 İ:15
ブレーキ: ENR02 220V 冷却 + 手動

制御ユニット
EP500（LCD搭載）

耐風性
最大 80 km/h

金属部品
亜鉛めっき鋼

シャフト
アルミニウム押出形材

色とオプション
複数カラー対応。オプション: カーテン用フォトセル、リモコン、ループ検出器、ブザー、レーダー、カードアクセス統合。

技術仕様

• 製品種別: 高速PVCファブリック巻上げ扉
• モデル: HSR100（メディアに掲載の例）
• 生地ブランド: Mehler Texnologies, 900 g/m²
• 生地引張強度: 4000 N/50 mm
• 使用温度範囲: -40 °C ～ +70 °C
• 耐火性: ISO 3795 <100 mm/min
• モーター出力: 0.37–1.1 kW；1500 RPM；IE2；230/400V；50Hz；IP55；3相
• 減速機: DS050 İ:15
• ブレーキ: ENR02 220V 冷却 + 手動
• 制御ユニット: EP500（LCD）
• 耐風性: 最大 80 km/h
• 金属部品: 亜鉛めっき鋼
• シャフト: アルミ押出形材
• 標準供給品: カーテン、モーター、制御基板、サイドガイド、上部機構
• オプション: カーテン用フォトセル、リモコン、ループ検出器、ブザー、レーダー、カードアクセス
• リードタイム: 単体約10日（作業負荷により変動）
