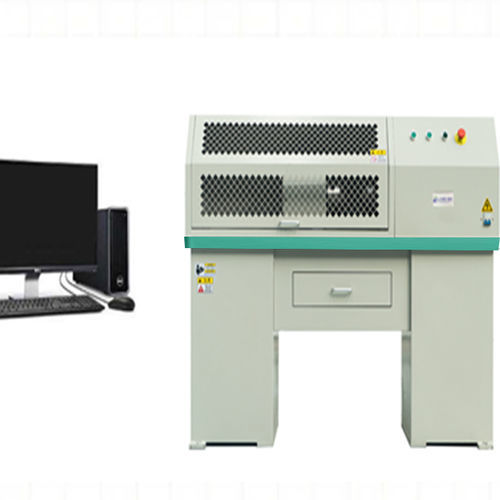

ねじり試験機 TE14100

トルク校正品質

これは、プロジェクト品質試験部門、大学、研究機関、産業および鉱業企業に適した完璧な試験装置です。 この機械の負荷システムは、コンピュータによって制御され、交互のサーボモーターと周期的なギアリダクターを介して負荷を回転させます。トルクとねじれ角の検出には、高精度のトルクセンサーと光電エンコーダーを使用します。コンピュータは、試験ねじれ角とトルクの曲線、負荷率、電力のピークなどを動的に表示します。 特徴: - 水平構造を採用し、主構造はフレーム鋳造構造を採用しています。治具と主伝動軸は、高品質の合金構造用鋼で焼入れされており、焼入れ処理されてその耐用年数を保証します。異なる試料に応じて異なる治具を交換できます。 - 完全デジタルACサーボ制御システムによって駆動されます。広い速度調整範囲、均一で安定した負荷、正確な制御の特性。 - 伝送には惑星サイクロイドピンホイールリダクターを使用し、横方向のスペースは0mmから500mmの範囲で手動で調整できます。 - 機械は、試験片のねじれ角を収集するために光電エンコーダーを使用します。トルクセンサーは、サンプルのトルクTを収集します。コンピュータ画面は、サンプルのトルクTとねじれ角、トルクT - ねじれ角曲線、トルクT-時間曲線などを表示します。システムは、ねじれ角、トルクTを設定し、システムの操作とシャットダウンを制御できます。 - コンピュータはリアルタイムデータを収集し、データを処理し、データストレージ、検索、統計、印刷などの機能を提供します。リアルタイム表示、曲線描画（トルクT - ねじれ角）、トルクT-時間曲線。試験報告書はWordまたはExcel形式で出力されます。実験プロセスはシミュレーションおよび再現可能です。複数の実験曲線を重ねて比較し、印刷できます。デジタルでゼロに設定および校正できます。 仕様: - モデル: TE14100 - 最大トルク: 10000 Nm - 試験範囲: 400 ~ 10000 Nm - トルクの相対誤差: ≤±1% - 試験トルク測定範囲: 4%~100%FS - ねじれ角の分解能: 0.01° - 負荷速度: 0.05~720°/分（任意設定） - サンプルクランプ接続方法: フランジ接続（ピンシャフト位置決め） - 2つのコレット間の最大距離: 500 mm - 電源: AC380V 50Hz - 主モーター出力: 3KW - 標準付属品: サーボ制御システム、デジタルデータ収集および処理カード、10000Nmのトルクセンサー、校正用標準レバー、サンプル位置決めフランジ、Lenovoコンピュータ1台、プリンター1台、専用ソフトウェア1セット
