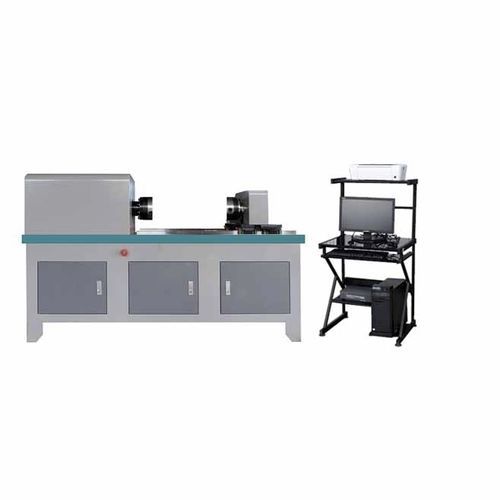

ねじり試験機 TE 14 series

コンピュータ制御材料高力ボルト用

LNDW-2000コンピュータ制御ボルトナット引張ねじり試験機は、BS EN 14399-2及びその他の関連する国際試験規格に基づき、金属構造物のプリロードボルト締結用の高強度ボルト/ナット/ワッシャアセンブリの適合性を検証する試験を実施するために特別に設計され、組み立てられました。このねじり試験機はNDWシリーズのアップグレードモデルで、信頼性が高く、お客様から好評を得ています。主要なシステムはローディング部分、運転部分、デジタルデータの見本抽出および制御システムおよびオペレーティング ソフトウェアから成っています。それはトルク、ねじりの天使、軸力および他の対応するデータの結果をテストし、トルクを示すことができます-天使、力-天使、トルク-力等のテスト カーブ。 特徴 1.主要構造 この機械の主要なボディは変形およびねじれへの高い剛さそして抵抗の能力である良質の構造鋼鉄から床上陸様式、それを成っていますすべて採用します。モーター、減速機、連結器、動的トルク センサーおよびロードセルはすべて同じ中心線でよく一直線に並べられて、テスト結果を正確、信頼できるようにします。 2.ローディング構造 ローディング構造は、EN 14399-2で発表された構造に基づいて再設計されたタイプです。次の図に示すように、ナットを締め付ける際、ロードセルへの直接圧縮力を荷重変換構造に伝達し、エンド側のロードセルを間接的に圧縮します。このようにすることで、試験ボルトの最小長さを以前よりも短くすることができ、試験をより柔軟にし、サンプルをより普遍的でアクセスしやすくします。
