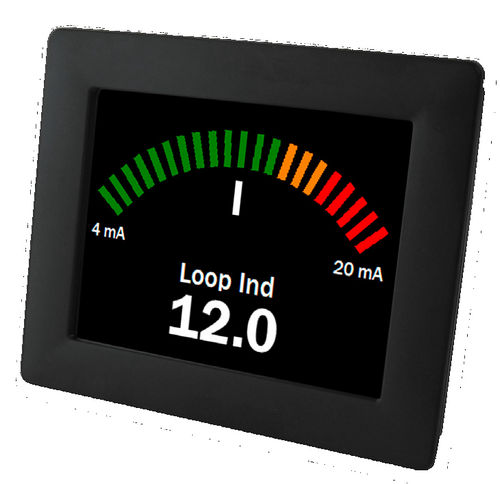

SGD 35-M420は、4-20mAアナログ入力、アラーム出力、3.5インチTFTカラータッチスクリーンディスプレイを備えたプログラマブルプロセスメーターです。 Windows用の無償のPanelPilot Mソフトウェアを使用して設定し、バーグラフ、タンクレベル、アナログスタイル、トレンドグラフなど、増え続ける設定から選択できます。 また、色、テキストラベル、単位、入力スケーリングをカスタマイズして、USB経由でディスプレイにアップロードすることができます。
仕様
ディスプレイです: 3.5インチカラーTFTスクリーン
解像度です:320×240ピクセル(QVGA)
動作電圧:4~30V d.c.
測定範囲4〜20mA
ビューイングエリア 70.1mm(2.8インチ)×52.7mm(2.1インチ)
特徴
- 3.5インチカラーTFTスクリーン
- PanelPilotソフトウェアを使用し、ディスプレイの設定やカスタマイズを行うことができます。
- Windows 7、8.1、10に対応しています。
- 複数設定可能(無料
- USB インターフェースでプログラム可能
- シンプルなパネルマウントソリューション
- 動作電圧 d.c.4V〜30V(注)。
- 4〜20mAの電流ループを測定(10〜50mAの測定も可能です。
0~50mA可能)
- デジタルホールド
SGD 35-Mは、320×240ピクセル(QVGA)のカラーディスプレイとUSBプログラミングインターフェースを備えたPanelPilot互換のグラフィックディスプレイです。
PanelPilotソフトウェア(Windows 7、8.1、10に対応)を使用することで、ユーザーは増え続ける構成(発売当初は6種類の電圧計)から選択し、ニーズに合わせてカスタマイズすることが可能です。
色、テキストラベル、スプラッシュスクリーン、入力スケーリングは、すべてユーザーがソフトウェアでカスタマイズし、USB接続でSGD 35-Mにアップロードすることが可能です。
パネルや筐体への取り付けは簡単で、パネル固定クリップでディスプレイを取り付け、4つのネジ端子で入力を接続します。
---
