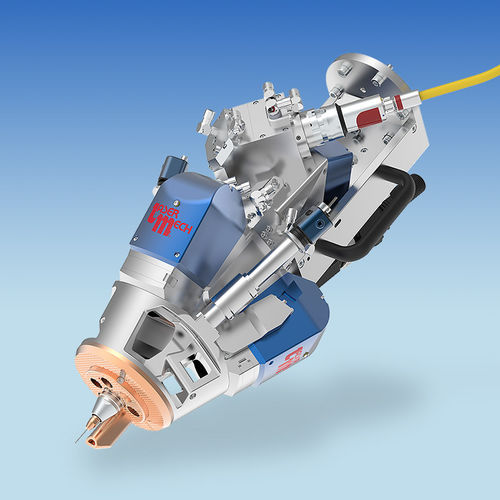

レーザー溶接ヘッド FiberWELD® DH

高出力

FiberWELD® DHは、フォーカス・シフトを最小限に抑える直冷式反射型光学系を備えた堅牢なヘッドです。このヘッドは、中～高出力のファイバーレーザーを使用した高デューティサイクルの製造アプリケーション向けに設計されています。このヘッドの高度な光学設計により、溶融池の中心にあるビームパスに直接ワイヤを供給することができます。これにより、レーザーやクラッディング・プロセスの方向性を完全に独立させることができます。また、FiberWELD® DHの保護カバーガラスは、簡単にアクセスでき、内部の光学部品の寿命を延ばします。 特徴 - 直冷式の堅牢な反射型光学部品により、焦点のずれを最小化 - 30kWまでのすべてのファイバーレーザーシステム（ダイオード、ファイバー、ディスク）に対応 - すべての光学部品は密閉されたコンパートメントに収納され、プロセスの煙や破片による汚染を防止 - 温度モニター付き光学部品 - カバーガラスの汚染を監視／警告 - 素早く簡単にカバースライドにアクセス可能（工具は不要 - クロスフロー・エアナイフ - 全方向からの加工が可能 - 熱線対応 - 直冷式ワイヤーフィード - 直冷式、裏面反射防止 - オプションでカメラによる画像処理とプロセスモニタリングが可能 仕様 定格出力：最大30kW クリアアパーチャ 52 mm コリメーターの焦点距離：100 mm, 150 mm フォーカシングミラー 300 mm 波長（ダイオード、ファイバー、ディスク）: 900 - 1100 µm ファイバー接続 HLC-16、QD（LUK-D、LCA）、QBH（HLC-8）、LUK-B（Q5）。 ワイヤーサイズ 0.6 - 1.6 mm 重量：約35 kg（基本構成、重量は追加するオプションによって異なります
