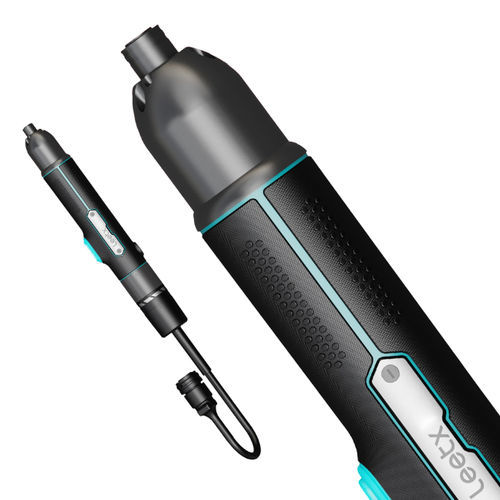

コード式電動ドライバー EHS series

ストレートトルク コントロール 用自動機用

概要
EHSインラインハンドドライバーは、幅広い工程互換性を確保するストレートヘッド設計を採用しており、Leetxの自動ねじ供給システムとコンパクトに統合できるため、サイズと重量の低減が可能でありながら精密な締付制御を維持します.

ハイライト

• トルク制御
• 角度制御
• 多段階締付戦略
• 工程制御の統合

主要性能指標

• 最大トルク: 15 N·m
• 最大回転数: 2450 rpm
• 質量(正味): 0.73 kg

特長と利点

• 現場での配線が容易な高柔軟性ケーブル設計
• システムトルク精度 ±5%（6σ）の高精度ナットランナー
• 独立トルクセンサーと角度エンコーダによるトルク制御と角度監視の併用
• 幅広い工程要件に適合する標準的なストレートヘッド形状
• 自動ねじ供給システム（Leetx）とのコンパクトな統合に最適化

構造・図面
設置・統合の参照用に、寸法参照図およびシステムアーキテクチャ図を提供します。

関連アプリケーション

• 自動車
• 自動車部品
• モーター制御
• 電池（パワーバッテリー）組立
• 家電・民生用電子機器
• 白物家電
• 試験・検査ラボ

製品バリエーション

• EHS-Screwdriver
• EHA-Screwdriver
• EHS-Nutrunner
• EHA-Nutrunner
• EFS-Fixtured-Spindle

仕様／技術仕様

• シリーズ / 機種ファミリー: EHS
• 最大トルク: 15 N·m
• 最大回転数: 2450 rpm
• 質量(正味): 0.73 kg
• システムトルク精度: ±5%（6σ）
• 独立トルクセンサー
• 角度監視用角度エンコーダ
• 標準的なストレートヘッド設計
• 多段階締付戦略に対応
• 締付制御システムとの統合による工程制御機能
• Leetxの自動ねじ供給システムと互換
• 現場配線用の高い柔軟性を持つケーブル
