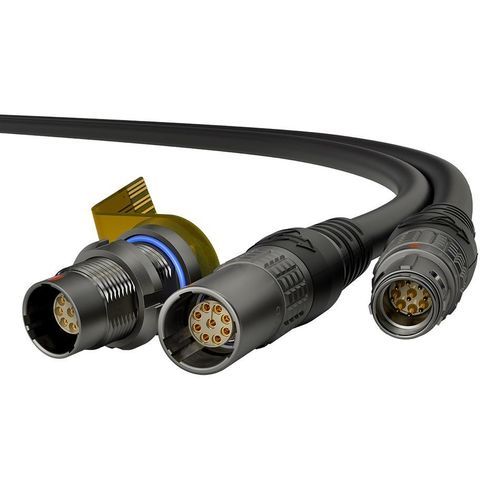

ハイブリッドコネクター OPTIMA D Series

データ用電源宇宙産業用

製品概要
LEMOの最新のイノベーションであるOPTIMA Dシリーズは、最も過酷な環境に対応するために設計された高性能エンジニアリングとコンパクトで軽量なデザインを組み合わせています。防衛、航空宇宙、重要なシステム向けに開発され、未接続時でもIP68保護を提供し、安全なブラインドメイティングのための頑丈な5スパーキーイングとシームレスな統合のためのモジュラーデザインを備えています。MIL-STD-810Hに厳密にテストされ、OPTIMA Dシリーズは堅牢な信頼性とデザインの柔軟性を提供し、すべてが省スペースのフォームファクターに収まっています。

軍事、航空宇宙、戦術システム向けに最適化
Dシリーズは、ラジオ、ヘッドセット、カメラ、視覚強化デバイスなどの兵士が着用するアプリケーションに最適なミニチュア接続ソリューションを提供します。優れた耐振動性を備えて設計されており、UAVや航空宇宙アプリケーションにも最適です。

コンパクトでミニチュアなデザイン

• オーバーモールドプラグは標準のLEMOシリーズより25％短い
• 小さなプラグ直径が狭いスペースでの統合を最適化
• 高接触密度 – コンパクトな形状で最大32接点

堅牢で信頼性の高いパフォーマンス

• 衝撃、振動、環境耐性のためにMIL-STD-810Hでテスト済み
• 未接続時でもIP68シーリング（20m/2h）
• EMI/RFIシールドがクリーンで途切れない信号伝送を保証

最大の柔軟性を実現するモジュラーデザイン

• プッシュプルまたはブレークアウェイラッチングシステムの選択
• 頑丈な5スパーキーイングが安全で正確なブラインドメイティングを可能に
• 5つのサイズで複数の構成が利用可能:
  • 高速（USB、イーサネット）
  • 多極電力/信号
  • 同軸ソリューション
• 簡単な機械的統合:
  • エンクロージャーへのフラッシュマウント
  • すべてのサイズで均一なPCB高さ
• システム適応を簡素化する3つのソケットモデル

主な特徴

• コンパクトサイズとミニチュアデザイン
• 過酷な条件に耐える堅牢なデザイン
• 幅広い組み合わせを持つ高ピン密度
• 湿った、埃っぽい、または水中環境での信頼性を保証するシーリング性能
• 高い耐腐食性を持つ暗く反射しない表面処理
• 高振動環境でも安全なロック機構
• 最も過酷な軍事アプリケーションでの性能を保証するMIL-STD-810Hに準拠

技術的特徴
耐久性 | > 5000回の接続
侵入保護指数（接続時） | IP68（20m/2h）未接続
ハウジング材料 | ニッケルメッキ真鍮
最小および最大動作温度 | -55°C/+150°C（ソケット）
-40°C/+90°C（プラグ＆フリーソケット）
塩霧 | 1000時間
振動 | 最大37.8g、8時間
シールド効果 | 10 MHzまで> 75 dB
> 1 GHzまで> 40 dB

ケーブルアセンブリサービス
LEMOは、ケーブル選択、綿密なケーブルアセンブリ、および熟練したオーバーモールディングサービスを含む完全なソリューションを提供します:
• カスタムソリューション: 複雑なケーブルハーネスとアセンブリのオーバーモールディングの専門家。
• プライベートラベリング: センシティブなプロジェクトのためのカスタマイズされたブランディング。
• 認証: IPC-620、ISO 9001、AS9100、MIL-STD-810など。
• エンドツーエンドサポート: 設計から納品まで、タイムリーで信頼性のあるサービスを提供。

特徴 / 技術仕様

• シリーズ: OPTIMA Dシリーズ
• 用途: 軍事、航空宇宙、戦術、UAV、兵士が着用する電子機器
• 保護: 未接続時でもIP68（20m/2h）
• キーイング: ブラインドメイティング用5スパー
• テスト済み: MIL-STD-810H
• 接触密度: 最大32
• ハウジング: ニッケルメッキ真鍮
• 温度範囲: -55°C/+150°C（ソケット）、-40°C/+90°C（プラグ＆フリーソケット）
• 塩霧耐性: 1000時間
• 振動: 最大37.8g、8時間
• シールド効果: 10 MHzまで>75 dB、1 GHzまで>40 dB
• 利用可能なラッチング: プッシュプルまたはブレークアウェイ
• サイズ: 5つ、複数の構成（USB、イーサネット、多極、同軸）
