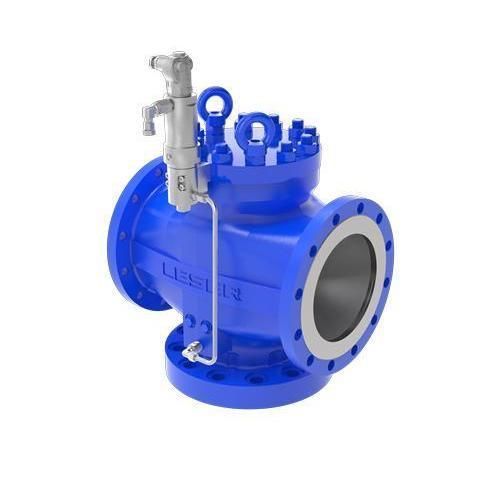

ガス用安全弁 814

化学工業用ステンレス製スチール製

製品説明
Type 814 の先導式安全弁（Pop Action）は、過圧時に瞬時に開放して圧力を逃がし、大きな反力を補償するよう設計されています。対向する2つの排出口を備え、ガス用途の産業規格に適合します。

主な特長

• 先導式、安全弁、ポップアクション
• 反力を均等化する対向排出口2口
• ガス用途に適合；認証例：ASME UV（米国）
• シートガスケットの選択肢：Oリング、金属、シールプレート

用途・業界

• 石油・ガス
• 石油化学
• 技術用ガスシステム

最適な用途

• ガスおよびガス設備の保護
• 設定圧の最大96%までの運転
• 大きな反力の処理

Type 814 の技術仕様
設定圧（CE）：2.5 - 102.1 bar | 36.0 - 1480.0 psig
設定圧（ASME）：2.5 - 102.1 bar | 36.0 - 1480.0 psig
温度範囲（CE/ASME）：-162 ～ 300 °C | -260 ～ 572 °F
容量：Orifice P+ - T+
接続 DIN EN 1092：DN 100 - DN 200
接続 ASME B16.5：NPS 4 ～ NPS 8
入口フランジ等級 DIN EN 1092：PN 10 - PN 100
入口フランジ等級 ASME B16.5：Class 150 - Class 600
本体材質：1.0619、1.4408 | SA 216 WCB、SA 351 CF8M、SA 352 LCB、SA 351 CF3M
最小流路直径 d₀：95 - 180 mm | 3.74 - 7.087 in
最小流路面積 A₀：7088 - 25446.9 mm² | 10.986 - 39.443 in²
シートガスケット：Oリング、金属、シールプレート

特性 / 技術仕様

• 設定圧（CE/ASME）：2.5 - 102.1 bar（36.0 - 1480.0 psig）
• 温度範囲：-162 ～ 300 °C（-260 ～ 572 °F）
• 接続：DN 100 - DN 200（DIN EN 1092）；NPS 4 - NPS 8（ASME B16.5）
• フランジ等級：PN 10 - PN 100（DIN）；Class 150 - Class 600（ASME）
• 本体材質：1.0619、1.4408；SA 216 WCB、SA 351 CF8M、SA 352 LCB、SA 351 CF3M
• オリフィス直径 d₀：95 - 180 mm
• オリフィス面積 A₀：7088 - 25446.9 mm²
• シートガスケットの選択肢：Oリング、金属、シールプレート
