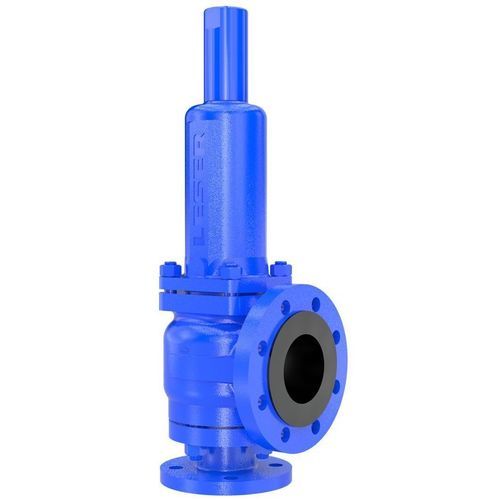

化学工業用圧力リリーフ弁 447B

スチール製PTFE有毒液体

製品説明
吸入口および吐出口部分に伝導性PTFE全面ライニングを施した安全弁で、潜在的に爆発性のある雰囲気に対応します。

• ニッケル系材料製安全弁に代わるコスト効果の高い選択肢
• 納期：4週間

適合規格

• CE
• VdTUEV
• ASME UV（米国）
• EAC（ロシア）
• TS（中国）
• UKCA（英国）
• CRN（カナダ）

用途・業界

• 化学
• 石油化学

最適な用途

• 塩素を使用する用途
• 酸およびアルカリ
• 潜在的に爆発性のある雰囲気下での化学品中間体

技術仕様 Type 447B
設定圧力（CE準拠）：0,1 – 16 bar | 1,5 – 232 psig
設定圧力（ASME準拠）：1 – 16 bar | 15 – 232 psig
温度（CE準拠）：-85～200 °C | -121～392 °F
温度（ASME準拠）：-29～200 °C | -20～392 °F
容量：オリフィス F+ から P
接続 DIN EN 1092：DN 25 - DN 100
接続 ASME B16.5：NPS 1 - NPS 4
入口フランジ等級 DIN EN 1092：PN 10 - PN 16
入口フランジ等級 ASME B16.5：Class 150
本体材質：1.0619 + PTFE | SA 216 WCB + 伝導性顔料入りバージナルPTFE
最狭流路直径 d₀：23 - 92 mm | 0.91 - 3.62 in
最狭流路面積 A₀：416 - 6648 mm² | 0.645 - 10.304 in²
ベローズ材質：伝導性顔料入りPTFE-TFM
シートガスケット：シーリングプレート

仕様 / 技術的仕様

• 設定圧力（CE）：0,1 – 16 bar (1,5 – 232 psig)
• 設定圧力（ASME）：1 – 16 bar (15 – 232 psig)
• 温度範囲（CE）：-85～200 °C (-121～392 °F)
• 温度範囲（ASME）：-29～200 °C (-20～392 °F)
• 接続（DIN EN 1092）：DN 25 - DN 100
• 接続（ASME B16.5）：NPS 1 - NPS 4
• 入口フランジ等級（DIN EN 1092）：PN 10 - PN 16
• 入口フランジ等級（ASME B16.5）：Class 150
• 本体材質：1.0619 + PTFE または SA 216 WCB + 伝導性顔料入りバージナルPTFE
• 最狭流路直径 d₀：23 - 92 mm (0.91 - 3.62 in)
• 最狭流路面積 A₀：416 - 6648 mm² (0.645 - 10.304 in²)
• ベローズ材質：伝導性顔料入りPTFE-TFM
• シートガスケット：シーリングプレート
