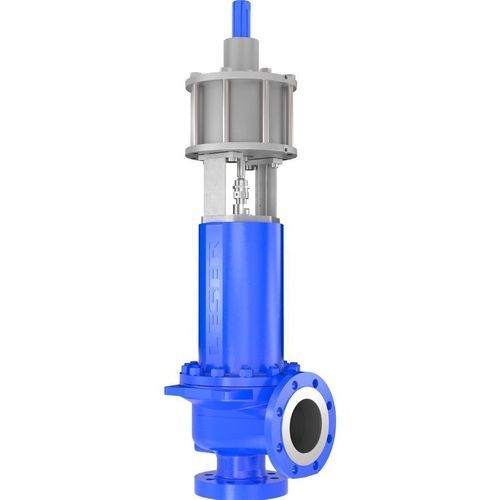

空圧式積荷装置 714

製品説明
最大許容作動圧（PB）の97 %までの運転に対応する電気・空気式補助加圧システムです。Type 714 は安全弁の加圧制御を高精度で行い、漏洩、騒音、摩耗を低減しながら、設定圧力までの完全な気密性を維持します。過圧保護が求められる産業プラントでの信頼性向上に適しています。

主な利点

• 設定圧力に近い運転（最大97 % PB）を可能にし、プロセス生産性を向上
• 安全弁の開閉時間を短縮して媒体損失を低減
• 弁の作動を速めることで騒音を低減
• 設定圧力までの完全な気密性を確保し、設定値以下の圧力ピークでも密閉を維持
• 作動前のシマリングを防止し、安全弁の摩耗を低減

用途・業界

• 化学産業
• エネルギー・発電所
• パルプ・製紙産業
• 尿素・肥料生産

最適な適用例

• 設定圧力の最大97 %までの運転
• 設定圧力までの完全な気密性の維持
• 背圧が50 %を超えるシステム

技術仕様 Type 714（表）
設定圧力（CE基準）：0,1 - 200 barg | 1,5 - 2.900 psig
設定圧力（ASME基準）：0,1 - 250 barg | 1,5 - 2.900 psig
温度（CE基準）：-40 - 550 °C | -40 - 1.022 °F
温度（ASME基準）：-40 - 550 °C | -40 - 1.000 °F
容量：Orifice D - T
接続 DIN EN 1092：DN 25 - DN 400
接続 ASME B16.5：NPS 1 ～ NPS 16
入口フランジ級 DIN EN 1092：PN 10 - PN 400
入口フランジ級 ASME B16.5：Class 150 - Class 2500
本体材質：0.6025、0.7043、1.0619、1.4408、1.7357 | Gr. 60-40-18、SA 216 WCB、SA 351 CF8M、SA 217 WC6、SA 352 LCB、SA 351 CF3M、SA 995 Gr 4A CD3MN（Duplex）、SA 494 M35-1（Monel）、SA 494 CX2MW（Hastelloy）
最小流通径 d₀：14 - 295 mm | 0.55 - 11.61 in
最小流通面積 A₀：154 - 68347 mm² | 0.239 - 105.938 in²
ベロー材質：ステンレス鋼、INCONEL® 625LCF
シートガスケット：ソフトシーリング、メタリック、シーリングプレート

技術仕様一覧

• 設定圧力（CE）：0,1 - 200 barg | 1,5 - 2.900 psig
• 設定圧力（ASME）：0,1 - 250 barg | 1,5 - 2.900 psig
• 温度（CE）：-40 - 550 °C | -40 - 1.022 °F
• 温度（ASME）：-40 - 550 °C | -40 - 1.000 °F
• 容量：Orifice D - T
• 接続（DIN EN 1092）：DN 25 - DN 400
• 接続（ASME B16.5）：NPS 1 ～ NPS 16
• 入口フランジ級（DIN EN 1092）：PN 10 - PN 400
• 入口フランジ級（ASME B16.5）：Class 150 - Class 2500
• 本体材質：0.6025、0.7043、1.0619、1.4408、1.7357; Gr. 60-40-18、SA 216 WCB、SA 351 CF8M、SA 217 WC6、SA 352 LCB、SA 351 CF3M、SA 995 Gr 4A CD3MN（Duplex）、SA 494 M35-1（Monel）、SA 494 CX2MW（Hastelloy）
• 最小流通径 d₀：14 - 295 mm | 0.55 - 11.61 in
• 最小流通面積 A₀：154 - 68347 mm² | 0.239 - 105.938 in²
• ベロー材質：ステンレス鋼、INCONEL® 625LCF
• シートガスケット：ソフトシーリング、メタリック、シーリングプレート
