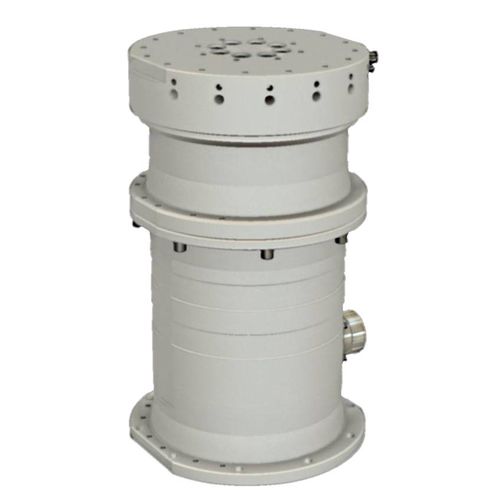

モーター式ポジショナー SAR20 series

電気機械式回転式単軸

SAR20 アジマスポジショナー（またはポラリゼーションポジショナー）の概要 アジマスポジショナー」と「ポラリゼーションポジショナー」を一緒にお求めの場合、SAR20シリーズが最適なソリューションになります。サイドマウントブラケットを使用することで、アジマスポジショナーとポラライズポジショナーとして使用することができます。SAR20シリーズは主にアンテナローテーターとして使用されますが、センサー位置決め、科学研究開発用途など、他の位置決め目的にも適しています。SAR20アジマスポジショナー（または偏波ポジショナー）は堅牢で、屋外の条件下で連続的に動作させることが可能です。風による動的な負荷に加え、ペイロードによる静的な力にも耐えることができます。 本シリーズは、機種により72Nm/16deg/sec、145Nm/8deg/sec、145Nm/27deg/secのトルクが得られます。なお、この速度データは、当社のトルク・速度特性をご理解いただくために、「負荷がかかった状態」で提供しています。 SAR20シリーズは、位置決め精度、繰り返し精度が±0.02°の範囲に収まっています。また、動作温度、保存温度、湿度、振動、衝撃、雨、氷結、凍結などのミリタリーグレードの規格MIL-STD-810Fを満たし、厳しい環境下での動作確認が可能です。 アプリケーション アンテナ／電気光学センサーの位置決め 無響室 アンテナ測定 汎用角度位置決め 主な特徴 最大トルク145Nm、速度27°/sec. 高い角度位置決め精度 広い使用温度範囲 耐久性に優れたマリーングレードフィニッシュ 軽量で堅牢なデザイン MIL-STD-810F規格に準拠
