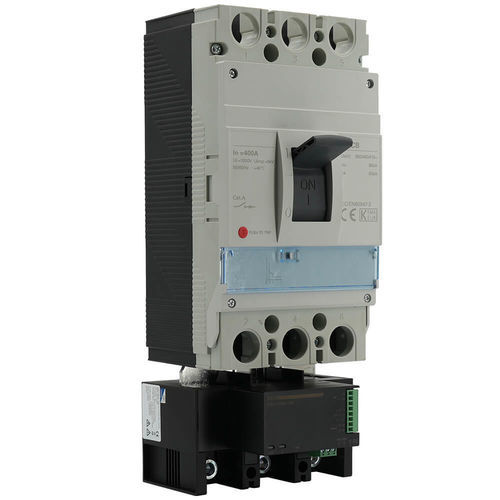

成形ボックス遮断器 MAD-400A1-DIR

熱磁気式スマート

モールドケース遮断器の下に統合されたオールインワン計測ソリューションであるMADシリーズは、設置の簡便さ、部品の削減、メンテナンスリスクにおいてユニークな利点を提供します： - 計測：ユニットは三相または四相の電気回路の完全な分析を可能にします： - ➞ 瞬時測定：単相および複合電圧、各相および中性線の電流、実効、無効、見かけの電力、周波数、力率 - ➞ エネルギー測定：実効および無効（正および負）、見かけ、無効4象限 - ➞ 品質：電圧および電流の不均衡、歪み率および31次までの高調波含有量 - 精度：実効エネルギー測定クラス0.5 - 電気：補助電源80 … 270 VAC - 統合：ユニットはモールドケース遮断器の3相の出力端子に直接接続されます。遮断器の拡張として機能します。ハウジングの寸法は、主要メーカーの遮断器（定格400Aおよび630A）との完全な互換性を保証します。 - 通信：Modbus RTU（RS485ポート経由） - 入出力：計測ユニットは2つのデジタル入力と1つのプログラム可能なリレー出力を備えています - 回路制御とアラーム：リレーは、電流、電圧、電力、位相不均衡などの最小または最大しきい値に対してプログラム可能であり、次のことを可能にします： - ➞ 電気回路の保護 - ➞ 故障または不適切な信号の場合のアラーム機能 - ➞ 過負荷の場合の自動負荷遮断 - 電気回路の状態フィードバック：2つのデジタル入力は、補助回路またはデバイスの状態を監視し、故障または回路切断の場合に警告します - データロギング：エネルギーおよび電力のインデックスは、プログラム可能な頻度（1分から）で記録されます。データはソフトウェアを介して表示され、.csv形式でエクスポートできます - 監視：Modbusを介した測定のリモート監視は、サードパーティのソフトウェアまたは提供された無料のソフトウェアで行います。ローカル監視のために、キャビネットドア用のオプションの組み込みディスプレイが2つの形式で利用可能で、単一のRJ12ケーブルを介してユニットに接続されます - コスト削減： - ➞ 部品の節約：従来の設置と比較して、統合されたMAD計測ユニットは次の必要性を排除します： - 外部電流変成器 - 電圧タップ用の遮断器またはヒューズホルダー - 接続ケーブル - ➞ 時間の節約：部品が少ないため、設置が迅速 - メンテナンスの削減："オールインワン"デザインは、補助部品、接続ケーブル、接続ポイントの故障リスクを回避します - 適合性：CE、RoHS、REACh - 適用規格：IEC61557-12、GB/T 22264.7、IEC61326-1、IEC61010-1 - 関連製品： - MAD-D72：72×72 mmディスプレイ - MAD-D96：96×96 mmディスプレイ - 計測ユニットにディスプレイを接続するためのRJ12ケーブル - 技術仕様： - 計測：三相/四相、電圧、電流、電力、周波数、力率、エネルギー、31次までの高調波 - 精度：実効エネルギーのクラス0.5 - 補助電源：80–270 VAC - 入出力：2つのデジタル入力、1つのプログラム可能なリレー出力 - 通信：Modbus RTU（RS485） - 適合性：CE、RoHS、REACh - 規格：IEC61557-12、GB/T 22264.7、IEC61326-1、IEC61010-1 - 互換性のある遮断器定格：400A、630A
