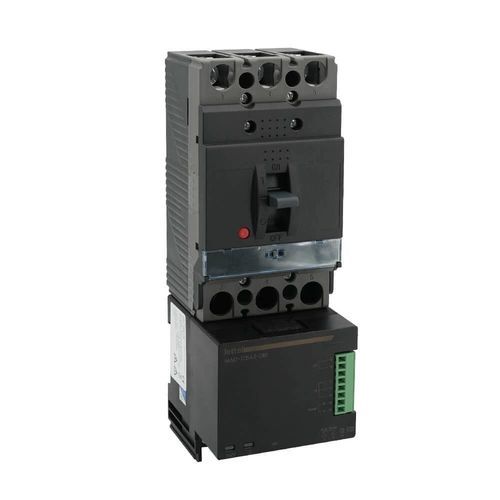

成形ボックス遮断器 MAD series

熱磁気式電流相

モールドケース遮断器の下に統合されたオールインワン計測ソリューションであるMADシリーズは、設置の簡便さ、部品の削減、メンテナンスリスクにおいてユニークな利点を提供します: - 測定: このユニットは、三相または四相の電気回路の完全な分析を可能にします: - 瞬時測定: 単相および複合電圧、各相および中性の電流、実効、無効、見かけの電力、周波数、力率 - エネルギー測定: 実効および無効（正および負）、見かけ、4象限無効 - 品質: UおよびIの不均衡、歪み率、および31次までのUおよびIの高調波含有量 - 精度: 実効エネルギー測定クラス0.5 - 電気: 補助電源80 … 270 VAC - 統合: ハウジングは、モールドケース遮断器の3相の出力端子に直接接続されます。遮断器の拡張として機能します。 ハウジングの寸法は、63A、125A、160A、および250Aの主要メーカーの遮断器との完全な互換性を可能にします。 - 通信: RS485ポートを介したModbus RTU - 入力と出力: 計測ユニットは、2つのデジタル入力と1つのプログラム可能なリレー出力を備えています - 回路制御とアラーム: リレーは、電流、電圧、電力、位相不均衡などの最小または最大しきい値に達したときにプログラム可能であり、次のことを可能にします: - 電気回路を保護する - 故障や不適切な信号の場合にアラーム機能を実行する - 過負荷の場合に自動負荷遮断を実行する - 電気回路の状態フィードバック: 2つのデジタル入力は、補助回路またはデバイスの状態を監視し、故障や回路切断の場合に警告します - データ記録: エネルギーと電力のインデックスは、1分間隔でプログラム可能な頻度で記録されます。記録されたデータは、ソフトウェアを介して表示され、.csv形式でエクスポートできます - 監視: Modbusを介した測定のリモートコンサルテーション、サードパーティソフトウェアまたは提供された無料ソフトウェアで。 ローカルコンサルテーションのために、キャビネットドア用の埋め込みディスプレイがオプションとして利用可能です。2つの異なる形式で提供され、単一のRJ12ケーブルを介してユニットに接続されます - コスト削減: - コンポーネントの節約: 従来の設置と比較して、統合されたMAD計測ユニットは次の必要性を排除します: - 外部電流変成器 - 電圧タップを保護するための遮断器またはヒューズホルダー - 接続ケーブル - 時間の節約: コンポーネントが少ないため、設置が迅速 - メンテナンスの削減: 「オールインワン」デザインは、補助コンポーネント、接続ケーブル、および接続ポイントの故障リスクを回避します - 適合性: CE、RoHS、REACh - 適用規格: IEC61557-12、GB/T 22264.7、IEC61326-1、IEC61010-1 - 関連製品: 互換性あり: - MAD-D72: 72×72 mmディスプレイ - MAD-D96: 96×96 mmディスプレイ - 計測ユニットにディスプレイを接続するためのRJ12ケーブル - 技術的特徴 / 仕様: - モールドケース遮断器用統合計測ユニット - 電流範囲: 63A、125A、160A、250A - 補助電源: 80–270 VAC - 通信: Modbus RTU (RS485) - 2つのデジタル入力、1つのプログラム可能なリレー出力 - 実効エネルギー測定クラス: 0.5 - 適合性: CE、RoHS、REACh - 規格: IEC61557-12、GB/T 22264.7、IEC61326-1、IEC61010-1
