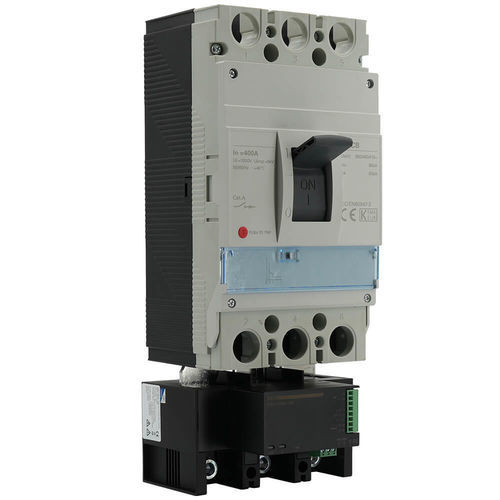

熱磁気式遮断器 MAD-630A1-DIR

電流電圧三相

成形されたブレーカの下に統合されたオールインワンの測定ソリューションであるMADシリーズは、設置の簡便さ、部品の削減、メンテナンスリスクにおいてユニークな利点を提供します： - 測定： ユニットは、三相または四相の電気回路の完全な分析を可能にします： - 瞬時測定：単相および複合電圧、各相および中性の電流、実効、無効、見かけの電力、周波数、力率 - エネルギー測定：実効および無効（正および負）、見かけ、無効4象限 - 品質：電圧および電流の不均衡、歪み率および31次までの高調波含有量 - 精度： 実効エネルギー測定クラス0.5 - 電気： 補助電源80 … 270 VAC - 統合： ユニットは、成形されたブレーカの3相の出力端子に直接接続されます。それはブレーカの拡張として機能します。 ユニットの寸法は、主要メーカーのブレーカと完全に互換性があり、定格400Aおよび630Aです。 - 通信： Modbus RTUをRS485ポート経由で - 入力と出力： 測定ユニットは、2つのデジタル入力と1つのプログラム可能なリレー出力を備えています - 回路制御とアラーム： リレーは、電流、電圧、電力、位相不均衡などの最小または最大しきい値に達したときにプログラム可能であり、次のことを可能にします： - 電気回路を保護する - 故障や不適切な信号の場合にアラーム機能を実行する - 過負荷の場合に自動負荷遮断を実行する - 電気回路の状態フィードバック： 2つのデジタル入力は、補助回路またはデバイスの状態を監視し、故障や回路切断の場合に警告します - データロギング： エネルギーと電力のインデックスは、1分間隔でプログラム可能な頻度で記録されます。記録されたデータは、ソフトウェアを介して表示され、.csv形式でエクスポートできます - 監視： Modbusを介した測定のリモート監視、サードパーティのソフトウェアまたは提供された無料のソフトウェアで。 ローカル監視のために、キャビネットドア用の埋め込みディスプレイがオプションとして利用可能です。2つの異なる形式で提供され、単一のRJ12ケーブルを介してユニットに接続されます - コスト削減： - コンポーネントの節約：従来の設置と比較して、統合されたMAD測定ユニットは次の必要性を排除します： - 外部電流変成器 - 電圧タップを保護するためのブレーカまたはヒューズホルダー - 接続ケーブル - 時間の節約：コンポーネントが少ないため、設置が迅速 - メンテナンスの削減： 「オールインワン」デザインは、補助コンポーネント、接続ケーブル、および接続ポイントの故障リスクを回避します - 適合性：CE、RoHS、REACh - 適用規格：IEC61557-12、GB/T 22264.7、IEC61326-1、IEC61010-1 - バリアントと注文コード： このユニットは、関連するブレーカの定格に応じて選択するために2つの電流範囲で提供されます： 注文コード | 最大電流 | 在庫商品 MAD-400A1-DIR | 400A | 在庫あり MAD-630A1-DIR | 630A | 在庫あり - 関連製品： - MAD-D72：72×72 mmディスプレイ - MAD-D96：96×96 mmディスプレイ - ディスプレイを測定ユニットに接続するためのRJ12ケーブル - 技術文書が利用可能： - MADシリーズのプレゼンテーション - 一般カタログ - 設置、プログラミング、および使用マニュアル - Modbus通信プロトコル - 技術的特徴/仕様： - 成形されたブレーカ用の統合測定ユニット - 電流範囲：400Aまたは630A - 補助電源：80–270 VAC - 通信：Modbus RTU（RS485） - 2つのデジタル入力、1つのプログラム可能なリレー出力 - 実効エネルギー測定クラス0.5 - CE、RoHS、REACh適合 - 規格：IEC61557-12、GB/T 22264.7、IEC61326-1、IEC61010-1
