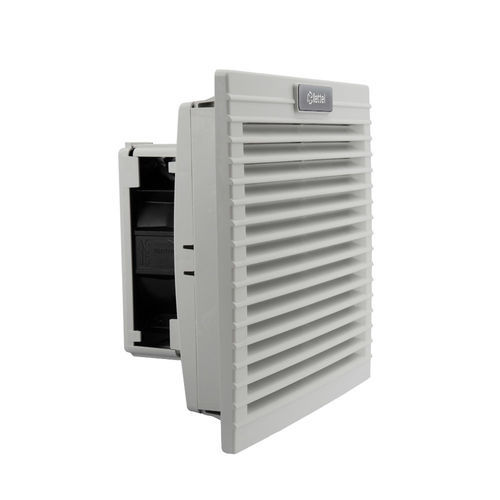

プラスチック製換気グリル GTA-176-VFF series

ダストフィルター付き正方形

説明
GTA-176-VFF：電気制御盤の熱管理用に、ファンとG3フィルターを一体化した換気グリル。空気の循環を促進し、熱気を排出して筐体を冷却するよう設計されています。

主な特長

• ファン：クイックかつ確実な接続のためのスプリング端子；標準の気流方向は外部→内部；Fan Quick Lockにより容易に逆流可能；フィルター無しでの風量115 m³/h、フィルター装着で84 m³/h；230 VAC（消費22 W）および24 VDC（消費9 W）で提供。
• グリル：前面204×204 mm、自己消火性ABS（UL94 V0）、外観の凹凸少なめ、色 RAL 7035；フォームシール；フィルターと併用で保護等級IP54を確保。
• フィルター：G3級；前面開閉式グリルにより工具不要で数秒で交換可能。
• 組込み：ネジ不要のスナップ取付；簡単な正方形切欠きで設置可能；全深さ90 mm；切欠き寸法176×176 mmに嵌合。

機能と用途

• 換気サーモスタットと組み合わせることで、電気盤の能動冷却を可能にします。
• 工具不要の迅速な取り付けと簡易メンテナンス（フィルターの素早い交換）。

規格・適合

• 適合：CE、RoHS、REACH。

バリエーションと注文コード
注文コード | 供給電圧 | 在庫状況
GTA-176-VFF-24 | 24 VDC | instock
GTA-176-VFF-230 | 230 VAC | instock

資料
利用可能な資料：製品データシート、取付けマニュアル、プレゼンテーション／カタログ資料（PDF形式）。

仕様 / 技術データ

• 型番：GTA-176-VFF
• 前面サイズ：204 x 204 mm
• 全深さ：90 mm
• 取付穴：176 x 176 mm
• グリル材質：高耐性自己消火性ABS（UL94 V0）
• 色：RAL 7035
• 保護等級：IP54（フォームガスケット＋フィルター装着時）
• フィルター：G3級、工具不要の前面開閉式グリル
• 風量：フィルター無 115 m³/h、フィルター有 84 m³/h
• 対応電圧：230 VAC（22 W）、24 VDC（9 W）
• 接続：スプリング端子
• 気流方式：標準方向 外部→内部、Fan Quick Lockで可逆
• 取付方式：スナップ固定（工具不要）
• 適合：CE、RoHS、REACH
