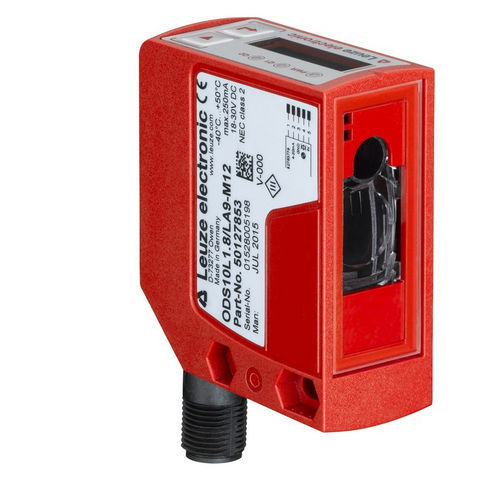

光学式距離センサ ODS10L1.8/LAK-M12

デジタルアナログ精密

シリーズ - 10 アプリケーション - コンベア車の衝突防止 充填高さ制御 センサシステムの種類 - 目的物に対して 特別モデル - イネーブル入力 ティーチ入力 ディスエーブル入力 光源 - レーザー, 赤 レーザークラス - 1, IEC/EN 60825-1:2014 光スポットサイズ [センサ距離で] - 7 mm x 7 mm [8,000 mm] 検出範囲 - 50 ... 3,500 mm, 6～90% 反射率の場合 検出範囲（反射率90%） - 50 ... 8,000 mm 分解能 - 1.0 mm 精度 - 15 mm 計測時間、測定モード - "スタンダード":応答時間=50 ms/ Ausgabezeit =3.4ms" "精密": 応答時間=200 ms/出力時間=3.4 ms" "高速": 応答時間=15 ms/出力時間=3.4 ms 「高精度」: 応答時間=1000 ms/出力時間=3.4 ms 個別:応答時間=3.4 ...1020 ms/出力時間=3.4 ms 個別設定の測定モードはダイアグラムを見よ 異常値抑制:応答時間=17 ... 1020 ms/出力時間=17 ... 1020 ms 再現性（1σ） - 4 mm ベンチマーキング - いいえ 光学的距離検出原理 - Time of flight 供給電圧 UB - 18 ... 30 V, DC デジタルスイッチ出力数 - 1 個数 機能 - イネーブル入力 ティーチ入力 ディスエーブル入力 アナログ出力数 - 1 個数 デジタルスイッチ出力数 - 1 個数 種類 - 設定可、出荷時設定：電流 スイッチエレメント - トランジスタ, プッシュプル 機能 - 互いに独立して設定可能なスイッチ出力 種類 - IO-リンク 仕様 - V1.1 コネクタの種類 - 丸形プラグ, 90°回転可 ネジ寸 - M12 素材 - プラスチック 極数 - 5 -極 寸法（幅 x 高さ x 長さ） - 25 mm x 65 mm x 55 mm レンズカバーの素材 - ガラス 正味重量 - 70 g Werkstoff Gehäuse - プラスチック コントローラ - PCソフトウェア 操作キー 周囲温度、動作時 - -40 ... 50 °C 周囲温度、保管時 - -40 ... 70 °C 保護等級 - IP 67III 認可 - c UL US
