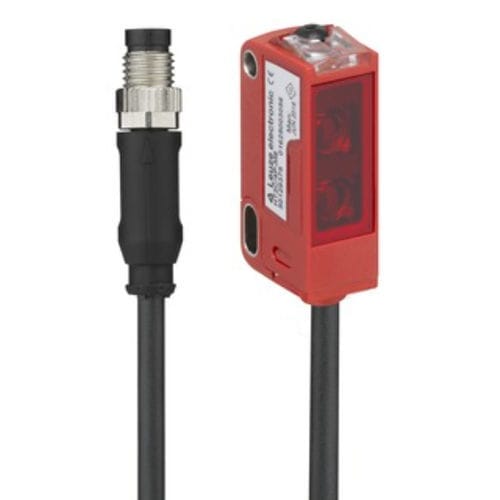

拡散反射型光電センサ ODT3C.3/L6-200-M8

バックグラウンド抑制機能付長方形赤色照明

製品
ODT3C.3/L6-200-M8 - 背景抑制機能を備えた拡散反射式距離センサ。IO-Linkによる測定値出力と2系統の独立したスイッチング出力を備えます。

基本データ
シリーズ: 3C
動作原理: 背景抑制付き拡散反射式距離センサ

特別仕様
独立した2つのスイッチング出力；測定値出力（IO-Link）

光学データ
白黒誤差: < ± 3 mm
動作範囲（保証）: 0.01 ... 0.15 m
調整範囲: 30 ... 150 mm
ビーム経路: 焦点あり
光源: LED、赤（645 nm）
送信信号形態: パルス
LEDグループ: 免除グループ（EN 62471準拠）
スポット寸法 [センサ距離]: 10 mm x 10 mm [100 mm]
スポット形状: 正方形
焦点: 固定（焦点距離150 mm）

測定データ
測定範囲: 30 ... 150 mm
分解能: 1.0 mm
精度: -3 ... 3 mm
再現性（1σ）: 1 ... 1.4 mm
測定値出力: IO-Link経由
光学的測距原理: 三角測量

電気的データ
保護回路: 逆接続保護；短絡保護

性能データ
供給電圧 UB: 12 ... 30 V DC
リップル（残留）: 0 ... 15 %（UBから）
無負荷電流: 0 ... 25 mA

出力
デジタルスイッチング出力数: 2

スイッチング出力
種類: デジタルスイッチング出力
最大スイッチング電流: 100 mA

スイッチング出力1
スイッチング素子: トランジスタ、プッシュプル
スイッチング原理: IO-Link / ライトスイッチング（PNP） / ダークスイッチング（NPN）

スイッチング出力2
スイッチング素子: トランジスタ、プッシュプル
スイッチング原理: ライトスイッチング（PNP） / ダークスイッチング（NPN）

時間特性
スイッチング周波数: 750 Hz
応答時間: 0.66 ms
準備完了遅延: 300 ms
応答ジッタ: 170 µs

インターフェース / IO-Link
タイプ: IO-Link
COMモード: COM3
プロファイル: Smart sensor profile
最小サイクル時間: COM3 = 0.6 ms
フレームタイプ: 2.V
仕様: V1.1
デバイスID: 2200
SIOモード対応: 有り

接続
接続数: 1

接続1
機能: 信号OUT / 電源供給
接続タイプ: コネクタ付ケーブル
ケーブル長: 200 mm
被覆材: PUR
ケーブル色: 黒
導体断面積: 0.2 mm²
ねじサイズ: M8
タイプ: 金属製オスコネクタ、4ピン

機械的データ
寸法（W x H x L）: 11.4 mm x 34.2 mm x 18.3 mm
ハウジング材質: PC-ABS（プラスチック）
レンズカバー材質: PMMA
正味重量: 20 g
ハウジング色: 赤
取付方法: 貫通穴取り付け；オプション取付具あり
M3締付け推奨トルク: 0.9 N·m
材料適合性: ECOLAB

操作と表示
表示: 2個のLED
操作部: Teachボタン（機能：ライト/ダーク切換、レンジ調整）

環境データ
使用時周囲温度: -40 ... 60 °C
保管時周囲温度: -40 ... 70 °C

認証
保護等級: IP67；IP69K
保護構造: III
承認: c UL US
適用規格: IEC 60947-5-2

技術仕様

• 型式: ODT3C.3/L6-200-M8
• シリーズ: 3C
• 測定範囲: 30–150 mm
• 分解能: 1.0 mm
• 精度: ±3 mm
• 出力: IO-Link + 2系統のデジタルスイッチング出力（最大100 mA）
• 供給電圧: 12–30 V DC
• 接続: M8、4ピン、ケーブル200 mm（PUR）
• ハウジング: PC-ABS、赤；寸法 11.4 x 34.2 x 18.3 mm；正味重量 20 g
• 保護: IP67 / IP69K
• 使用温度: -40 … 60 °C
