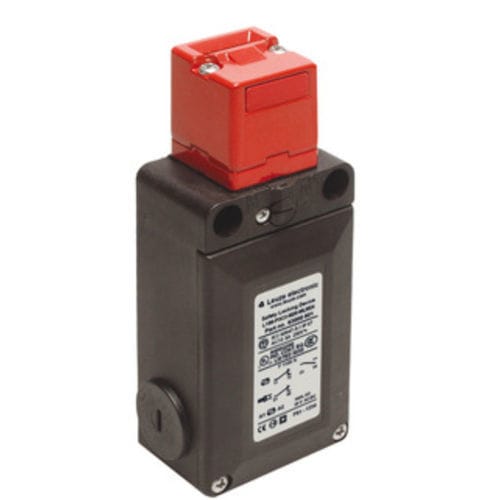

セキュリティ用ロック装置 L100-P4C3-M20-SLM24

スイッチコントロール用

機能 - EN ISO 13849-1に基づくカテゴリ4までの制御技術の統合 ISO 14119に基づくインターロック付きロック装置 機械式ロック（バネ力） 突入電流低減、設定可 補助ロック解除 動作原理 - 閉電流原理－解除されたソレノイドでのロックされたアクチュエータ 可使時間 - 20 年, EN ISO 13849-1 B10d - 4,000,000 サイクル数 DC13での用途カテゴリー - Ue / Ie: 24 V / 3 A, 125 V / 0.55 A, 250 V / 0.3 A, EN 60947-5-1 AC15での用途カテゴリー - 定格電圧 / 電流： 250 V / 6 A、400 V / 4 A、500 V / 1 A, EN 60947-5-1 接点内蔵アクチュエータ - 1NC 接点内蔵マグネット - 2NC 接点開口部 - 摩擦接続、強制的 ソレノイド動作電圧 - 24 V DC, -10 ... 25 % ソレノイド短絡保護 - 0.5A、24V、タイプgG, IEC 60269-1 安全回路短絡保護 - 500 V、10 A、タイプaM, IEC 60269-1 定格絶縁電圧 - 400 V AC、500 V DC 従来の熱電流、最大 - 10 A アクチュエータのティーチ入力 - いいえ 通電持続時間 - 100 % コネクタ数 - 1 個数 ケーブルエントリ数 - 3 個数 機能 - 接点コネクタ 電力供給 コネクタの種類 - クランプ クランプの種類 - ネジ止めコネクタ 極数 - 8 -極 コネクタ断面 - 1x 0.34 mm² ～ 2x 1.5mm²、リッツ線 外形 - 角型 寸法（幅 x 高さ x 長さ） - 62.8 mm x 38.2 mm x 135 mm 筐体の素材 - プラスチック 筐体 プラスチック - 強化グラスファイバ（PPS）、自己消火性 電気接点の素材 - 銀合金 正味重量 - 376 g 筐体色 - 赤 黒色 取り付けの種類 - 通路設置 ケーブルエントリの種類 - M20 x 1.5 スイッチタイプ - インターロック付きのロック装置, ISO 14119 スイッチの動作原理 - ショーティング アプローチ作動方向 - 1 x 上面 4 x 側面（90°） アプローチ速度 - 0.001 ... 0.5 m/s インターロックの方式 - バネ力 インターロック操作 - バネ インターロック力、最大 - 1,100 N 機械的寿命 - 800,000 作動サイクル, IEC 60947-5-1 操作頻度、最大 - 600 毎時, IEC 60947-5-1 アクチュエータ、外部 - シリーズ AC-AHxx、ストレート、L字型、弾力性、調整可 引き抜き力、アクチュエータのロック解除 - 30 N 反動許容度 - 4.5 mm 周囲温度、動作時 - -25 ... 60 °C 汚染度 - 3, EN 60947-1
