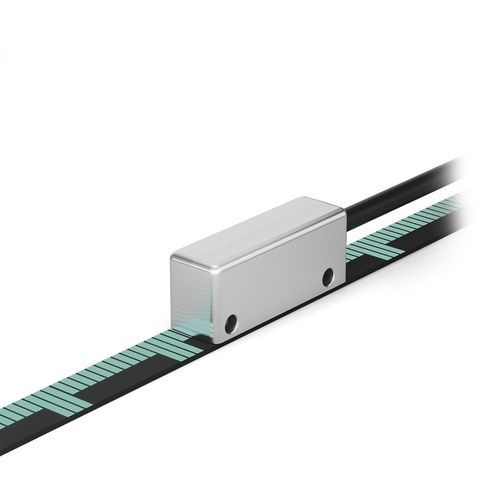

インクリメンタルリニアエンコ—ダ SME9

磁気RS-422ラインドライバ

SME9 リニアおよびロータリーアプリケーション用高速インクリメンタルエンコーダ リカエレクトロニクスのSME9高速インクリメンタルエンコーダは、リニア、ロータリラジアル、ロータリ軸アプリケーションに取り付け可能で、最大の汎用性を提供します。リニアモーター、プリンター、ロボット、ハンドリングシステム、医療機器、オートメーションなど様々なモーションコントロールアプリケーションに最適です。 プラスチックまたは亜鉛ダイキャストハウジングでコンパクトかつ堅牢で、保護等級IP67のため、過酷な産業環境での設置が可能です。磁気および非接触動作は、ほこり、湿気、油、汚染物質、振動の影響を受けません。100m/sまでの高速でも信頼性が高く、10μm以上の精度が得られます。 20 µm の精度クラスを提供するリニアスケールやロータリースケールと組み合わせることができます（ご要望に応じて 10 µm と 3 µm のクラスもご用意できます）。スケールは必要な長さに合わせることができ、特定のニーズにも対応できます。原点復帰機能用のリファレンストラックは、インクリメンタルトラックの横にエンコードすることができます（別の方法として、エンコーダは各ポールごとにリファレンス信号を提供することができます）。極ピッチのサイズは、ミリメートルとインチ（印刷機に適用しやすいdpi解像度）の両方から選択できます： 0.5、1、2、2.54（0.1インチ）、5mm。 SME9エンコーダは、プッシュプルTTLおよびラインドライバRS-422出力により、矩形波信号AB0 /AB0を20nmの分解能で提供します。また、診断情報（位置、周波数、速度エラー）用のLEDも装備しています。電源は+5Vdcです。
