フランジ取り付けロータリエンコーダ

ハウジング径: 36,500, 58, 58,500 µm

インクリメンタル式エンコーダディスプレイなし • - クランプ/同期式フランジ付きのソリッドシャフトまたはホローシャフトのバージョン • - 分解能2～10,000パルス • - 軸方向半径方向に使用できるケーブル引出し部 • - 厳しい産業環境の要件向けの高い保護等級

ハウジング径: 58,500, 58 µm

インクリメンタル式エンコーダディスプレイ付き • - 2～10,000のプログラム可能な分解能 • - プロセス値を2色でデジタルに回転表示 • - 回転可能なM12コネクターを半径方向/軸方向に使用可能 • - クランプ/同期式フランジ付きのソリッドシャフトまたはホローシャフトのバージョン • - IO-Linkで使いやすい通信

ハウジング径: 58, 58,500 mm

インクリメンタル式エンコーダウェットエリア用 • - 腐食に強いステンレス外装とシャフト部の防水性による長い耐用寿命 • - 読みやすいレーザータイプラベル • - クランプ/同期式フランジ付きのソリッドシャフトまたはホローシャフトのバージョン • - IO-Linkで使いやすい通信 • - 回転可能なM12コネクターを半径方向/軸方向に使用可能

ハウジング径: 58 mm

RM44 は電気モータなどに組み込める設計のエンコーダです。シャフトの位置や速度を測定します。ハウジングが頑丈な金属製で、最高レベルの IP 保護性能、高い EMC イミュニティ、広い動作温度範囲、優れた衝撃/振動耐性を誇ります。出力信号は、業界標準のアブソリュート、インクリメンタル、アナログサイン波、リニア電圧形式に対応しています。 最高分解能は、アブソリュート SSI で 13bit、インクリメンタル 5V～24V で 8,192cpr です。 外部原点設定機能を備えており、原点設定ペンを使用してエンコーダの原点を設定できます。対応供給電源は ...

回転速度: 60,000 rpm

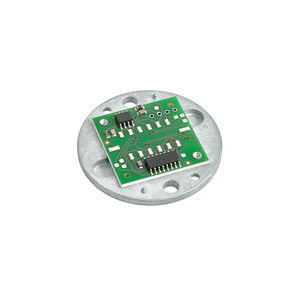

RMF44 はコンパクトなエンコーダモジュールです。自己調整式の金属フランジで、簡単に取り付けられます。低価格な組込み用コネクタを付属することも可能です。 使用例は、モータ制御や産業オートメーションなどです。 機能 供給電源 24V または 5V 最高 60,000rev/min で動作可能 アブソリュート: 最高分解能 13bit (8,192cpr) 業界標準のアブソリュート、インクリメンタル、アナログ、リニア出力形式に対応 ...

回転速度: 6,000 rpm
動作温度: -40 °C - 100 °C
ハウジング径: 58 mm

... コンパクトな構造 侵入保護 IP67 高耐食 性高度 29ビット（17ビットST-12ビットMT） ケーブルを使用した様々な接続 アプリケーション分野：食品用包装機 船舶機器（デリッククレーン、ウインチ、ケーブルなど）敷設機器） オフショア アプリケーション AC59シリーズは、過酷な環境条件での使用のために特別に設計された光学スキャンと一連の絶対ロータリーエンコーダを組み合わせたものです。 サイズ58 mmエンコーダはステンレス製のハウジングを備えており、石油・ガス用途、海洋継手、食品産業、包装業界、オフショア用途に特に適しています。 ...

回転速度: 3,000 rpm - 10,000 rpm
動作温度: -25 °C - 100 °C
ハウジング径: 58 mm

特長 高分解能　最大10000パルス/回転 保護構造　IP67 使用周囲温度　最大100℃（Tタイプ） 高応答周波数　最大300KHz 耐振動・衝撃　10G・100Gの安心設計 分解能 1～10000パルス/回転 シャフト径 φ6mm、φ6.35mm、φ7mm、φ9.52mm、φ10mm、φ12mm 外形 φ58mm 電源電圧 DC5V、DC10～30V 出力形態 RS422ラインドライバ、トーテムポール、トーテムポールラインドライバ 使用温度範囲 ...

回転速度: 10,000 rpm
動作温度: -10 °C - 70 °C
ハウジング径: 58 mm

特長 ステンレス仕様、IP67、耐腐食性向上 高分解能　10000パルス/回転 高応答周波数　最大300KHz 食品機械、船舶関連機器などに最適設計 分解能 1～10000パルス/回転 シャフト径 φ9.52mm、φ10mm 外形 φ58、63.5×63.5mm 電源電圧 DC5V、DC10～30V 出力形態 RS422ラインドライバ、トーテムポール、トーテムポールラインドライバ 使用温度範囲 -10℃～+70℃ 保護構造 IP67

ハウジング径: 37 mm

動作温度: -10 °C - 70 °C
出力周波数 : 150 kHz
軸径: 6 mm

コンパクトな設計により設置スペースが限られている場合もエンコーダを簡単に統合できるため、機械全体のサイズを縮小可能 筐体はフランジに統合されているため、極めてコンパクトでコスト効率の優れた設計を実現 数多くの出力信号オプションにより、どのようなアプリケーションにも適切なソリューションを提供可能 インクリメンタルエンコーダDLS40は、回転速度と位置を測定する信頼性の高いソリューションです。様々な特徴ある機能を備えたこのエンコーダは、エンコーダの動作原理を根本的に再定義します。筐体はフランジに組み込まれており、低コストでスリムかつコンパクトな設計となっているため、特に限られたスペースしかない場合にも、簡単に設置することができます。さらに、エンコーダには簡単にアクセスできる位置にレーザーマーキングのQRコードが施されており、このコードによって取扱説明書を直接参照することができます。 概要 スリムでコンパクトな設計は、ほぼすべてのアプリケーションに対応可能 筐体と上部カバーが統合されたフランジ 1回転あたり50～1,024パルス 通信インタフェース: ...

... ソリッドシャフト付きアブソリュート磁気式ロータリーエンコーダ アブソリュートエンコーダ WH5800M オープンエキスパートビデオ WH5800M ロータリーエンコーダは、移動式機械用に特別に開発されたソリッドシャフトの磁気式アブソリュートロータリーエンコーダです。堅牢な設計とオプションでCANopenまたはSAE J1939インターフェースを装備しているため、モバイル機器の過酷な条件に最適です。内蔵された傾斜センサーやロータリースイッチなどのPURE.MOBILEオプションカードを使用することで、WH5800Mはデザインを変更することなく、柔軟に機能を拡張することができます。 WH5800Mのプロフィール ...

... アブソリュートエンコーダ WV5800M ソリッドシャフト付きアブソリュート磁気式ロータリーエンコーダ アブソリュートエンコーダ WV5800M オープンエキスパートビデオ WV5800M ロータリーエンコーダは、移動式機械用に特別に開発されたソリッドシャフトの磁気式アブソリュートロータリーエンコーダです。特に堅牢な設計とオプションでCANopenまたはSAE J1939インターフェースを装備しているため、モバイル機器の過酷な条件に最適です。PURE.MOBILEの拡張ボードを使用することで、フレキシブルに機能を拡張することができます。例えば例えば、内蔵された傾斜センサー、パラメータ化のためのロータリースイッチ、またはデジタル入出力。ワイヤー駆動式エンコーダとの組み合わせで、WV5800Mはリニア位置監視にも使用できます。 WV5800Mのプロフィール。 ...

... 主な特徴： -増分出力：Linedriver RS422（TTL対応）、プッシュプル-シャフト タイプ：ソリッドシャフトまたは中空シャフト -フランジタイプ：シンクロフランジ、クランピングフランジ、スプリングエレメント付きフランジ、フランジ、ステータカップリング付きフランジ -保護クラスシャフトIP50、ハウジングIP65 -温度範囲-20 最大+85 °C -300kHzまでの出力周波数 -12000r/分までの回転速度 -材質：ソリッドシャフトステンレス鋼、中空シャフト真鍮 ...

... 主な特徴: -増分出力:Linedriver RS422 (TTL対応)、プッシュプル、オープンコレクター-シャフト タイプ:ソリッドシャフトまたは中空シャフト -フランジタイプ:シンクロフランジ、クランプフランジ、角フランジ、ユーロフランジ、サーボフランジ、スプリングエレメント付きフランジ、トルクストップ付きフランジ、フランジ、ステータ付きフランジカップリング -保護クラスIP66、オプションIP67- 温度範囲-40 最大 +85 °C -出力周波数 300 ...

回転速度: max 12000.0 rpm
動作温度: -40 °C - 80 °C
ハウジング径: 36,000 µm

... HTx36 エンコーダ - 頑丈、ボールベアリング、密閉型、ソリッドシャフトまたは中空シャフト付き。HTx36シリーズのエンコーダは、シンプルなアプリケーションからヘビーデューティーなアプリケーションまで幅広く使用できるように特別に設計されています。Ø36mmのメタルハウジングに収められた非接触エンコーダは、数多くの電子的および機械的オプションにより、それぞれの用途に正確に適合させることができます。 アブソリュートエンコーダ - シングルターンまたはマルチターン - ...

動作温度: -40 °C - 85 °C
ハウジング径: 25 mm
出力周波数 : 10 kHz - 100 kHz

... ETx25Kキットエンコーダは、アプリケーションに取り付けられたシャフトから信頼性の高い角度計測を行うために使用されます。アナログ、PWM、インクリメンタル、SER、SPI出力付きのシングルターンタイプ（360°）、またはアナログ出力付きのマルチターンタイプ（最大72000°）として使用できます。ETx25Kは、中程度の環境要件（IP67）まで使用可能です。 シングルターンエレクトロニクス ETA25K アブソリュートアナログエンコーダ（ETA25K X 冗長化バージョン）。12 ...

回転速度: 100 rpm - 800 rpm
動作温度: -40 °C - 85 °C
ハウジング径: 25 mm

... ETx25Fエンコーダは、金属製焼入れ・焼戻しスリーブベアリングによる信頼性の高い角度計測に使用されます。アナログ、PWM、インクリメンタル、SER、SPI出力付きのシングルターンタイプ（360°）、アナログ出力付きのマルチターンタイプ（最大72000°）があります。ETx25Fは、中程度の環境要件（シャフト側から最大IP55M/IP66S）まで使用可能です。 シングルターンエレクトロニクス ETA25F アブソリュートエンコーダ（ETA25F X 冗長化バージョン）。12ビット分解能のアブソリュートアナログ信号を提供します。 ETP25F ...

... 説明 インクリメンタルエンコーダ、堅牢なダイカストハウジング IP66（シャフト側）までの高軸負荷保護 スクエアフランジまたはパイロットフランジ、米国サイズ 技術的な詳細 出力回路 NPN; PNP; プッシュプル; ラインドライバ; ユニバーサル回路 寸法 Ø 65 mm シャフトØ 6; 8; 9.52;10; 12 mm 接続 MIL 7ピン、MIL10ピンコネクタまたはケーブル出力 分解能 10000 PPR 保護 IP65 (IP66シャフトエンド) シャフト回転速度 ...

... 説明 中空シャフトエンコーダ Sin/cos 出力絶対CDトラック付きギアレスモーター、エレベータ用技術的な詳細出力回路 1Vpp 寸法 Ø 58 mm 軸 Ø 15 mm 接続 PCBコネクタ 解像度 2048 PPR + Z-トラック 保護 IP40 シャフト回転速度 12000 rpm アプリケーションモーターフィードバック、リフト 製品ステータスアクティブ ...

... 光学式インクリメンタルエンコーダ 角型フランジ、日本規格 堅牢な設計 拡張動作温度 工作機械用 ...

... アプリケーションに必要なすべてのものを、最大限に減らします。 •高精度光学式：15ビット/ターン、18ビット/ターン •堅牢な磁気：13ビット/ターン、15ビット/ターン •最大256,000回転の絶対スキャン回転数 •最新の産業用イーサネットバリアント、SSIからPROFIBUSまでの他の産業用インターフェースをサポートします •サーボフランジ、クランピングフランジスリップオン中空最大 15 mm のシャフト、最大 15 mm の中空スルーシャフト •コネクタアキシャルまたはラジアル •パラメータ化可能なギアボックス •更新時間 ...

ハウジング径: 99 mm

... TRエレクトロニック社のインクリメンタルエンコーダは、過酷な条件で使用するために特別に開発されました。例えば、重工業では、ベルトコンベアや地表採掘のバケットホイール掘削機、エレベータ建設、風力発電所などで使用されています。これらのアプリケーションでは、強力なドライブで信頼性の高い速度と位置の制御が可能です。 ソリッドシャフト IV 99 11 mm - EURO-Flange B10に適合します。 ブラインドシャフト IS 99 12, 16 mm 解像度 1.024～32.768（工場設定） 耐振動：250 ...

ハウジング径: 58 mm

... 特に耐久性に優れている 高品質なシール 耐熱材料 寸法 Ø 58 mm 5.000 pprインクリメンタル 最大10mmシャフト、フラット面付き 最大3/8 "シャフト、フラット面 ステンレス製エンコーダで耐久性は無限大。 ステンレススチール製のインクリメンタルエンコーダ5006 / 5026は、最適な材料耐性を備えているため、ほぼ無制限の耐久性を実現します。 高品質のシール、IP66 / IP67の保護等級、および広い温度範囲により、さらなる密度と堅牢性が保証されます。 耐久性と気密性 ...

ハウジング径: 45 mm
出力周波数 : 10 kHz
インクリメンタルエンコーダー分解能(1回転あたりのパルス数): 120 unit - 360 unit

... 1...360pulse/revolution（標準）、120...360pulse/revolution（ゼロパルス付き） Max. (その他は要相談) ダブルボールベアリング 標準でIP54（オプションでIP63） 重量 144g ハウジングの直径 フランジの直径 シャフト径 ...

ハウジング径: 45 mm
フランジサイズ: 58 mm
軸径: 10 mm

... - 重量 226g - ハウジングの直径 - フランジの直径 - シャフト径 - その他のデータは15.32と同じ ...

ハウジング径: 58 mm

ハウジング径: 58 mm

ハウジング径: 58 mm

回転速度: 6,000 rpm
動作温度: -40 °C - 85 °C
ハウジング径: 40 mm

... 磁気式エンコーダ EI40Bシリーズ - 磁気式エンコーダ - 最大4096の任意のPPRを使用可能 - 高い保護等級IP67 - 精密ボールベアリング1組付き - フレキシブルフランジマウント - 信号の種類: インクリメンタル信号 - ハウジングの直径Φ40mm - 軸の種類：ブラインドホールシャフト - 設置方法：フランジマウント - 接続方法： - ハウジング側面のケーブル（標準） - - - - ハウジング背面のケーブル(オプション) - ...

回転速度: 6,000 rpm
動作温度: -30 °C - 85 °C
ハウジング径: 40 mm

... 磁気エンコーダ EBS40Bシリーズ - 磁気式エンコーダ - シングルターン - 高い保護等級IP67 - 精密ボールベアリング1組付き - ブラインドホール - モーダスRTU /インターフェース モーダスRTU - 信号の種類バス - ハウジングの直径Φ40mm - シャフトタイプ：ブラインドホールシャフト - 設置方法フランジマウント - 接続方法：ハウジング側面にケーブル（標準）。 - - - - ハウジング背面のケーブル（オプション）。 ...

ハウジング径: 58 mm

ハウジング径: 58 mm

... インディアマート製 AEN58シリーズは、絶対回転式エンコーダとして特別に設計されています。 このデバイスは、IP67 保護クラスを備えた圧縮設計で構成されています。 17ビットのシングルターン分解能と12ビットのマルチターン分解能で生成できます。 また、本製品は、1Vppアナログ信号の有無にかかわらず、SSI-BiSSのシリアル・インターフェースを備えています。 また、コネクタまたはケーブルを備えた軸方向または半径方向の出力に組み込まれています。 ...

ハウジング径: 38 mm

... EN 38は、広範な堅牢性を備えた増分型エンコーダです。 優れた回転精度と信号安定性機能を備えています。 電源極性機構の反転に対する保護が含まれています。 このエンコーダは、本体直径 38mmで設計されています。 ...
