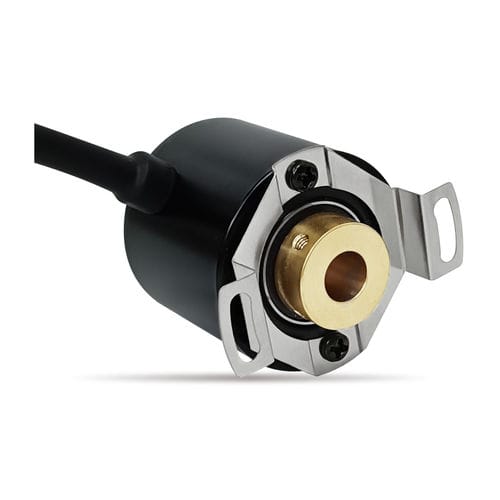

インクリメンタルロータリエンコーダ EI36B-F1

磁気フランジ取り付けIP67

製品
EI36B-F1は回転速度および角位置の検出用の増分型（磁気式）エンコーダで、PPRは4096まで（最大16384）設定可能です。保護等級IP67で設計され、精密ボールベアリングとフレキシブルフランジ取り付けを備え、産業用途に適しています。

主な特徴

• 磁気式増分エンコーダ、回転速度センサとして適合
• PPRは4096まで設定可能（標準4096、最大16384）
• 保護等級：IP67
• 精密ボールベアリング一対内蔵
• フレキシブルフランジ取り付け

機械的仕様（一般）

• 保護等級：IP67
• 作動トルク：≤1 mN·m
• 最大回転速度：6000 rpm
• 寿命（想定）：100,000,000 操作
• 質量：約115 g
• ハウジング材質：アルミ合金
• シャフト材質：真鍮

環境仕様

• 動作温度範囲：-40°C ～ +85°C
• 保管温度範囲：-40°C ～ +85°C

電気仕様（一般）

• 標準型例：EI36B-F1-W4096-P
• 供給電圧：5–30 V
• 出力形式：プッシュプル（オプション：差動、オープンコレクタ）
• 出力高レベル：2.9–5 V
• 出力低レベル：≤0.4 V
• 出力パルス数：4096 ppr（最大16384）
• 出力伝播遅延：≤10 µs
• 消費電流：≤30 mA
• 絶縁抵抗：≥1000 MΩ（500 V D.C.）
• 耐電圧：1分間（500 V A.C.）

特別仕様（オプション）

• シャフトのカスタム：長さ、径、特殊加工（スロット、平面加工、穴開け等）
• 特別出力：差動信号、オープンコレクタ
• その他出力オプション：アナログ信号、バスインタフェース

技術仕様サマリ

• 型番：EI36B-F1
• 種類：増分型磁気エンコーダ
• PPR：最大4096（標準4096）
• 保護：IP67
• 電源：5–30 V
• 出力：プッシュプル（オプションあり）
• 動作温度：-40°C ～ +85°C
• 最大回転速度：6000 rpm
• 材質：アルミ合金ハウジング、真鍮シャフト
