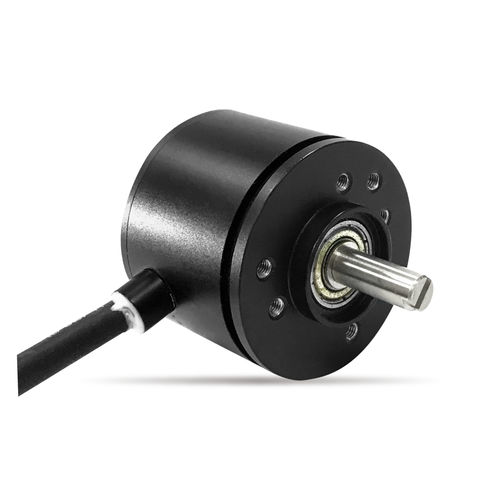

絶対ロータリエンコーダ EBS40A-S1磁気14ビット12ビット
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- 絶対
- 技術
- 磁気
- アブソリュートエンコーダ分解能
- 14ビット, 12ビット
- 機械的特性
- シングルターン
- 出力シグナル
- RS-485, CANopen
- 保護レベル
- IP67
- 用途
- 工業用
- インクリメンタルエンコーダー分解能(1回転あたりのパルス数)
最大: 16,384 unit
最少: 4,096 unit
- 動作温度
最大: 85 °C
(185 °F)最少: -40 °C
(-40 °F)
詳細
製品概要
EBS40A-S1 は、高い保護等級と長寿命を必要とする産業用角度計測向けに設計された磁気式絶対値ワンターンエンコーダです。
主な特長
寸法
取り付け参考用の寸法図を用意（製品画像参照）。
一般機械仕様
保護等級：IP67
始動トルク：<1 mN·m
寿命：>100,000,000回
質量：約120 g
ハウジング材質：陽極酸化アルミニウム合金
シャフト材質：ステンレス鋼
環境仕様
使用温度範囲：-40℃〜+85℃
保存温度範囲：-40℃〜+85℃
振動：100 m/s²、55 Hz〜2000 Hz（EN 60068-2-6）
衝撃：1000 m/s²、6 ms（EN 60068-2-27）
ESD 耐性：接触放電 ±8 kV、空中放電 ±15 kV（EN61000-4-2:2009）
EMS 耐性：10 V/m（80 MHz〜1 GHz、1 kHz 80% AM）（EN61000-4-3）
一般電気仕様（RS485）
標準モデル：EBS40A-S1-W12485
印加電圧：9 V〜30 V
無負荷時消費電流：≤ 70 mA
単回転分解能：4096（12 bit）；最大16384（14 bit）
プロトコル：Modbus RTU（スレーブ）
ボーレート：1200〜115200 bps（デフォルト 9600 bps）
アドレス：1〜200（設定可能、デフォルト 1）
絶縁抵抗：>1000 MΩ（500 V DC）
耐電圧：1 分（500 V AC）
一般電気仕様（CAN）
標準モデル：EBS40A-S1-W12CAN
印加電圧：10 V〜30 V
消費電流：< 80 mA
単回転分解能：4096（12 bit）；最大16384（14 bit）
独立直線性公差：±0.3 %
再現性：±1 LSB（取り付け精度に依存）
プロトコル：CANopen
絶縁抵抗：>1000 MΩ（500 V DC）
耐電圧：1 分（500 V AC）
特注仕様
特注シャフト：シャフト長・径のカスタムやシャフト加工（スロット、フラット面、穴あけ等）対応可能
カスタムプロトコル：顧客要件に応じたプロトコルカスタマイズ対応可
技術仕様
EBS40A-S1 は、高い保護等級と長寿命を必要とする産業用角度計測向けに設計された磁気式絶対値ワンターンエンコーダです。
主な特長
- 磁気式ワンターン絶対値エンコーダ
- 高い保護等級（IP67）
- 一対の精密ボールベアリング内蔵
- デジタル出力：RS485（Modbus RTU）またはCAN（CANopen）
- 分解能：標準12ビット（4096）、最大14ビット（16384）
寸法
取り付け参考用の寸法図を用意（製品画像参照）。
一般機械仕様
保護等級：IP67
始動トルク：<1 mN·m
寿命：>100,000,000回
質量：約120 g
ハウジング材質：陽極酸化アルミニウム合金
シャフト材質：ステンレス鋼
環境仕様
使用温度範囲：-40℃〜+85℃
保存温度範囲：-40℃〜+85℃
振動：100 m/s²、55 Hz〜2000 Hz（EN 60068-2-6）
衝撃：1000 m/s²、6 ms（EN 60068-2-27）
ESD 耐性：接触放電 ±8 kV、空中放電 ±15 kV（EN61000-4-2:2009）
EMS 耐性：10 V/m（80 MHz〜1 GHz、1 kHz 80% AM）（EN61000-4-3）
一般電気仕様（RS485）
標準モデル：EBS40A-S1-W12485
印加電圧：9 V〜30 V
無負荷時消費電流：≤ 70 mA
単回転分解能：4096（12 bit）；最大16384（14 bit）
プロトコル：Modbus RTU（スレーブ）
ボーレート：1200〜115200 bps（デフォルト 9600 bps）
アドレス：1〜200（設定可能、デフォルト 1）
絶縁抵抗：>1000 MΩ（500 V DC）
耐電圧：1 分（500 V AC）
一般電気仕様（CAN）
標準モデル：EBS40A-S1-W12CAN
印加電圧：10 V〜30 V
消費電流：< 80 mA
単回転分解能：4096（12 bit）；最大16384（14 bit）
独立直線性公差：±0.3 %
再現性：±1 LSB（取り付け精度に依存）
プロトコル：CANopen
絶縁抵抗：>1000 MΩ（500 V DC）
耐電圧：1 分（500 V AC）
特注仕様
特注シャフト：シャフト長・径のカスタムやシャフト加工（スロット、フラット面、穴あけ等）対応可能
カスタムプロトコル：顧客要件に応じたプロトコルカスタマイズ対応可
技術仕様
- モデル：EBS40A-S1
- 出力：RS485（Modbus RTU）またはCAN（CANopen）
- 単回転分解能：12〜14 bit（4096〜16384）
- 動作電圧：RS485 9〜30 V；CAN 10〜30 V
- 消費電流：RS485 ≤70 mA；CAN <80 mA
- 保護等級：IP67
- ハウジング：陽極酸化アルミ合金；シャフト：ステンレス鋼
- 使用温度：-40℃〜+85℃
- 寿命：>100,000,000 回転
