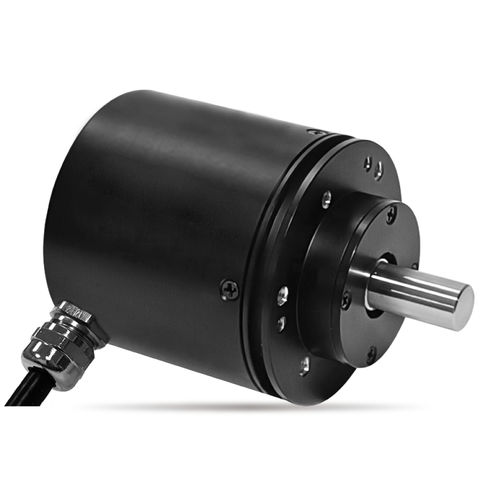

絶対ロータリエンコーダ EAMD58A磁気14ビット12ビット
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- 絶対
- 技術
- 磁気
- アブソリュートエンコーダ分解能
- 14ビット, 12ビット
- 機械的特性
- マルチターン
- 出力シグナル
- SSI
- 保護レベル
- IP67, 磁気シールド
- 用途
- 工業用
- その他の特徴
- 激しい使用に耐える
- インクリメンタルエンコーダー分解能(1回転あたりのパルス数)
最少: 4,096 unit
最大: 16,384 unit
- 軸径
6 mm, 8 mm, 10 mm, 12 mm
(0.24 in, 0.31 in, 0.39 in, 0.47 in)- 動作温度
最少: -25 °C
(-13 °F)最大: 85 °C
(185 °F)
詳細
製品
EAMD58A — 絶対値多回転磁気エンコーダ
主な特長
一般機械仕様
環境仕様
一般電気仕様
特注仕様
特性 / 技術仕様
EAMD58A — 絶対値多回転磁気エンコーダ
主な特長
- 磁気式の絶対値多回転エンコーダ
- 最大回転数: 16384 (14 bit)
- 保護等級: IP67（本体）
- 精密ボールベアリング1組内蔵
- ヘビーデューティ用途に対応
- 磁気干渉対策設計
- ねじ取付およびサーボ取付対応
一般機械仕様
- 保護等級: IP67
- 始動トルク: <50 mN·m
- 寿命: >100,000,000 回転
- 質量: 約 360 g
- 筐体材料: アルミ合金
- 軸材料: ステンレス鋼
- 軸荷重: 径方向 80 N、軸方向 40 N
- 軸径: φ6 / φ8 / φ10 / φ12
環境仕様
- 動作温度範囲: -25℃ ～ +85℃
- 保管温度範囲: -25℃ ～ +85℃
- 振動: 100 m/s², 55 Hz ~ 2000 Hz (EN 60068-2-6)
- 衝撃: 100 m/s², 6 ms (EN 60068-2-27)
- ESD 耐性: 接触放電 ±8 kV、気中放電 ±15 kV (EN61000-4-2:2009)
- EMS 耐性: 100 V/m (80 MHz ~ 1 GHz、1 kHz 80% AM) (EN61000-4-3:2006+A1:2010)
一般電気仕様
- 標準型番: EAMD58A-S1-W1212BA
- 供給電圧: 9 V - 30 V
- 消費電流（無負荷）: シングルターン ≤70 mA、マルチターン ≤130 mA
- シングルターン分解能: 4096 (12 bit); 最大 16384 (14 bit)
- マルチターン分解能: 4096 (12 bit)
- インターフェース: SSI 差動信号
- コード方式: バイナリ / グレイ
- 信号レベル: TTL
- 更新時間: 10 μs
- 絶縁抵抗: >1000 MΩ (500 V D.C.)
- 耐電圧: 1 分 (500 V A.C.)
特注仕様
- 特注軸: 軸長、特殊径、軸の特殊加工（溝加工、平面加工など）や貫通/盲穴の対応
特性 / 技術仕様
- 型番: EAMD58A
- タイプ: 絶対値多回転磁気エンコーダ
- 最大回転数: 16384 (14 bit)
- 保護等級: IP67
- 動作温度: -25℃ ～ +85℃
- 供給: 9 V - 30 V
- インターフェース: SSI 差動、TTL レベル
- 質量: 約 360 g
- 軸オプション: φ6 / φ8 / φ10 / φ12; ステンレス鋼; 径方向 80 N / 軸方向 40 N
