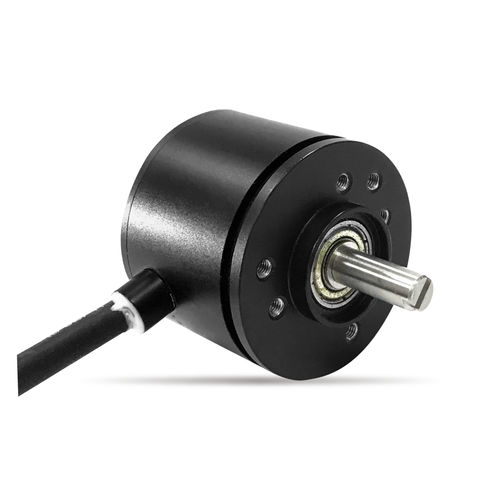

インクリメンタルロータリエンコーダ EI40A

磁気デジタル出力5VDC

製品
速度検出および位置フィードバック用の磁気インクリメンタルエンコーダ。IP67対応の環境での使用と長寿命を想定して設計されています。産業用モーションコントロールでのScrewおよびServo取り付けに適しています。

特長

• 速度・位置検出用の磁気インクリメンタルエンコーダ
• 最大4096 pprまで設定可能（設定可能、最大16384）
• 高い保護等級（IP67）
• 精密ボールベアリング1組内蔵
• ScrewおよびServo取り付け対応

寸法
取付けおよび機械的インターフェース用の寸法図が利用可能です（ファイル名: 尺寸图_SENTOP_EI40A.jpg）。

一般機械仕様
保護等級：IP67
動作トルク：≤1 mN·m
最大回転数：6000 rpm
寿命（想定）：100,000,000サイクル
質量：約140 g
ハウジング材質：陽極酸化アルミニウム合金
シャフト材質：ステンレス鋼

環境仕様
動作温度範囲：-40℃ ～ +85℃
保存温度範囲：-40℃ ～ +85℃

一般電気仕様
標準モデル：EI40A-S1-W4096-P
供給電圧：5V - 30V
出力高レベル：>2.9V
出力低レベル：<0.4V
出力形式：プッシュプル出力（差動オプションあり）
出力パルス数：4096 ppr（設定可能、最大16384）
出力伝搬遅延：<10 μs
消費電流（無負荷）：<30 mA
絶縁抵抗：>1000 MΩ（500 V D.C.）
耐電圧：1 分（500 V A.C.）

特別仕様（オプション）
特殊シャフト：シャフト長、径、または特殊加工（スロット、平坦加工、穴加工など）を受注可能。
特殊出力：差動信号（差動出力）仕様も対応可能。

技術仕様 / 仕様概要

• 型番：EI40A（例：EI40A-S1-W4096-P）
• タイプ：インクリメンタルエンコーダ（磁気）
• 保護：IP67
• 最大回転数：6000 rpm
• 動作トルク：≤1 mN·m
• パルス数：最大4096 pprまで設定可能（設定可能、最大16384）
• 電圧：5V - 30V
• 出力：プッシュプル（標準）、差動オプションあり
• 消費電流（無負荷）：<30 mA
• 動作温度：-40℃～+85℃
• ハウジング：陽極酸化アルミ合金；シャフト：ステンレス鋼
• 質量：約140 g
