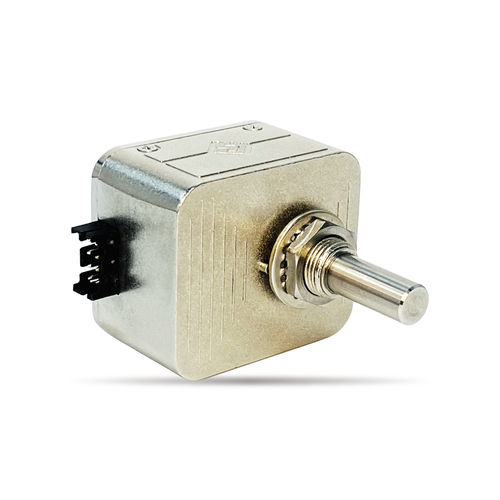

EAM30Aシリーズエンコーダ(特許取得済)
- 磁気エンコーダ
- アブソリュートマルチターン8/10/30/60/80/100ターン
- シングルターンで最大14ビット
- SSI差動信号出力(標準)
- 任意の位置でのゼロ点設定
- ハウジングの寸法:30*35mm
- シャフトタイプ:フロントシャフト
- 取り付け方法:ブッシングマウント
- 接続方法:ハウジング側面のコネクタ(標準)、ハウジング側面のケーブル(オプション)
- 出力方向:時計回り、反時計回り
- 1回転の分解能:12ビット(標準)、最大14ビット。
- 出力特性SSI
一般的な機械仕様
- 保護等級IP40
- 始動トルク50,000,000
環境仕様
- 動作温度範囲:-30℃~+85
- 保存温度範囲:-30℃~+85
一般的な電気仕様
- 標準モデルです:EAM30A-E3-W1230TA
- 入力電圧:3.3V~5V D.C(標準)、12V~30V D.C(オプション)
- 消費電流(無負荷時):<80mA
- シングルターンの解像度です:4096(12ビット)
- マルチターン30ターン(標準)、60/80/100ターン(オプション)
- 独立した直線性の許容範囲:±0.3
- 繰り返し精度:±1Lsb(取り付け精度に関係)
- インターフェースSSI差動信号
- コードルール:バイナリ
- マルチターン・データ・ビット8ビット
- シングルターンの角度データビット:12ビット
特別仕様あり
- シールドケーブル付きコネクタ、シールドケーブル、特殊コネクタ付きケーブルに対応しています。
- 特殊な軸長、特殊な軸径、特殊な軸加工が可能です。
- アナログ0-5V、0-10V、4-20mA出力に対応可能です。
trade1@sakae.cn までご連絡ください。
---
