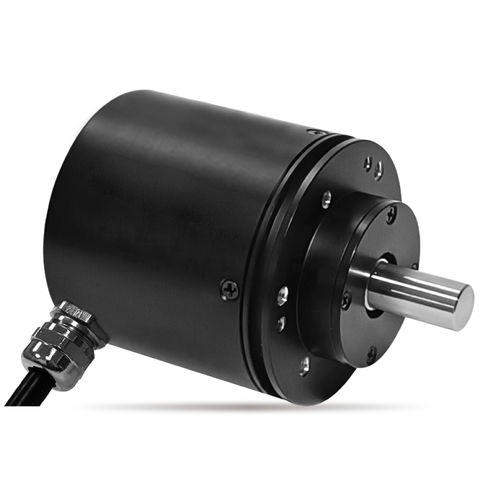

インクリメンタルロータリエンコーダ EID58A磁気磁気シールドIP67
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- インクリメンタル
- 技術
- 磁気
- 保護レベル
- 磁気シールド, IP67
- 用途
- 工業用, モ－タ－用, ハンドリングシステム用, ロボット用
- その他の特徴
- 高解像度, 激しい使用に耐える
- インクリメンタルエンコーダー分解能(1回転あたりのパルス数)
最大: 16,384 unit
最少: 4,096 unit
- 軸径
最大: 12 mm
(0.47 in)最少: 6 mm
(0.24 in)- 回転速度
最大: 12,000 rpm
(75,398 rad.min-1)最少: 0 rpm
(0 rad.min-1)- 動作温度
最大: 105 °C
(221 °F)最少: -30 °C
(-22 °F)
詳細
概要
EID58Aは産業用モーションコントロール向けに設計された増分式磁気エンコーダです。速度検出と位置フィードバックを安定して提供し、設定可能な分解能とIP67の筺体で過酷な環境に対応します。
主な特長
機械仕様
環境仕様
電気仕様
オプション・カスタマイズ
代表的な用途
EID58Aは産業用モーションコントロール向けに設計された増分式磁気エンコーダです。速度検出と位置フィードバックを安定して提供し、設定可能な分解能とIP67の筺体で過酷な環境に対応します。
主な特長
- 速度および位置検出用の磁気増分エンコーダ
- PPR設定可能 — 標準4096 ppr（オプションで最大16384）
- 保護等級：IP67
- 精密ボールベアリング一対搭載
- 重負荷対応・耐磁干渉設計
- ねじ取り付けおよびサーボ取り付けに対応
機械仕様
- 保護等級: IP67
- 始動トルク: ≤50 mN·m
- 最高回転数: 12,000 rpm
- 寿命: 100,000,000 回転
- 質量: 約360 g
- ハウジング材質: アルミ合金
- 軸材質: ステンレス鋼
- 軸径: φ6 / φ8 / φ10 / φ12
- 軸荷重: 径方向 80 N、軸方向 40 N
環境仕様
- 動作温度範囲: -30℃ ～ +105℃
- 保管温度範囲: -30℃ ～ +105℃
電気仕様
- 標準型番: EID58A-S2-W4096P
- 供給電圧: 5 V – 30 V
- 出力高レベル: 2.9 – 5 V
- 出力低レベル: ≤0.5 V
- 出力形式: プッシュプル
- 出力パルス数: 4096 ppr（最大 16384）
- 出力伝播遅延: ≤10 μs
- 消費電流（無負荷）: ≤30 mA
- 絶縁抵抗: ≥1000 MΩ (500 V D.C.)
- 耐電圧: 1 分間 (500 V A.C.)
オプション・カスタマイズ
- 特殊軸: 軸長・軸径の特注、軸の特殊加工（溝、フラット、穴あけ）や盲孔対応可能
代表的な用途
- 産業用オートメーション、モーターフィードバック、コンベア速度監視、ロボット、包装・搬送機械
