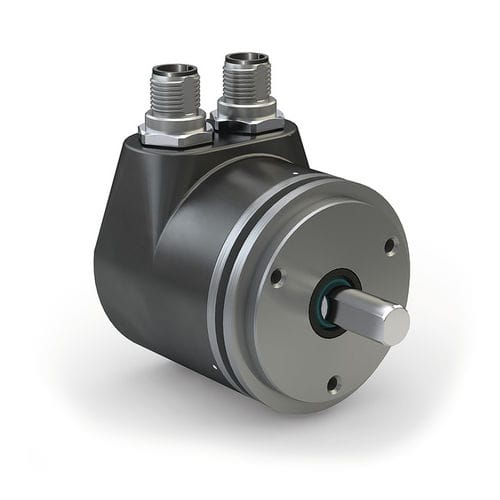

アブソリュートエンコーダ WV5800M
ソリッドシャフト付きアブソリュート磁気式ロータリーエンコーダ
アブソリュートエンコーダ WV5800M
オープンエキスパートビデオ
WV5800M ロータリーエンコーダは、移動式機械用に特別に開発されたソリッドシャフトの磁気式アブソリュートロータリーエンコーダです。特に堅牢な設計とオプションでCANopenまたはSAE J1939インターフェースを装備しているため、モバイル機器の過酷な条件に最適です。PURE.MOBILEの拡張ボードを使用することで、フレキシブルに機能を拡張することができます。例えば例えば、内蔵された傾斜センサー、パラメータ化のためのロータリースイッチ、またはデジタル入出力。ワイヤー駆動式エンコーダとの組み合わせで、WV5800Mはリニア位置監視にも使用できます。
WV5800Mのプロフィール。
CANopen(DS406)またはSAE J1939インターフェース
耐塩スプレー性のあるハウジングが利用可能
高い電磁適合性
PURE.MOBILEの技術で
オプション:傾斜センサー、ロータリースイッチで調節可能なバスアドレス、デジタルI/O
E1 ドイツ連邦自動車局による承認
シングルターンまたはマルチターンバリアントが利用可能
機能 - 技術データ - 追加情報
シャフト-ステンレス鋼-ステンレス鋼
フランジ-アルミニウム-フランジ
ハウジング - アルミニウムダイエックスティング - KTLコーティング
速度 - 26000 rpm - IP65
- 23000 rpm - IP67
慣性モーメント - 28 g cm2 - 慣性モーメント - 28 g cm2
始動トルク - 22 N cm - at20=C
シャフトの定格荷重 - 280 N - ラジアル
- 240 N - 軸方向
ケーブルシース-PVC-E1接続タイプ
ケーブル曲げ半径 - 25 mm以上 - E1接続タイプ、静的
取付タイプ-サーボフランジ
重量 -0.35kg
電気データ
機能 - 技術データ - 追加情報
動作電圧 - 8 ...36 V DC - 逆極性保護
---
