絶対ロータリエンコーダ WH3600M

磁気12ビット14ビット

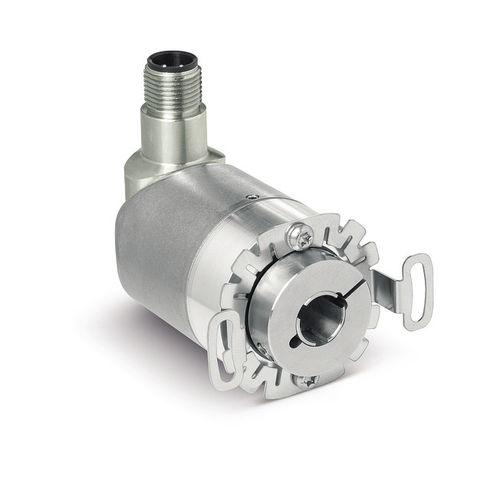

中空軸を用いたコンパクトな磁気式ロータリエンコーダ 移動体用に特別に開発されたアブソリュートロータリエンコーダWH3600Mは、最も厳しい環境条件下でも信頼性の高い高精度な測定値を提供します。シングルターンとマルチターンの2種類があり、外径がわずか36 mmのため、設置スペースが限られたアプリケーションにも取り付けることができます。コンパクトな設計にもかかわらず、WH3600Mは豊富なバリエーションで納得のいく結果をもたらします。さらに、WH3600Mは高い保護等級と塩水噴霧試験済みのハウジングにより、最適な堅牢性を有しています。 WH3600Mのプロフィール CANopen（DS406）またはSAE J1939インターフェース フランジ付きで非常にコンパクトなデザイン シングルターン、マルチターンの2種類を用意 ドイツ連邦自動車交通局（KBA）E1認可申請中 塩水噴霧耐性ハウジング PURE.MOBILEテクノロジー搭載 機械的データ 特徴 - 技術データ - 追加情報 シャフト - 防錆ステンレススチール フランジ - アルミニウム ハウジング - 防錆ステンレススチール 慣性モーメント - <29 gcm2 シャフト定格荷重 - ≤40 N - ラジアル ≤20 N以下 - アキシャル 電気データ 特徴 - 技術データ - 追加情報 入力電力 - ≤1 W - 36 V時、無負荷時 パラメータ保存 - 105回 - 校正作業にも適用されます。 ステータス表示 - 1 x 2色LED (赤/緑) - デバイス/CANステータス 定格電力 - ±36 V - CANインターフェース インターフェース - ISO 11898-1に準拠、電気的に絶縁されていない - CANopen ISO 11898-1に準拠、電気的に絶縁されていない - SAE J1939 アドレス - 1 ... 127 - CANopen 128 ... 238 - SAE J1939
