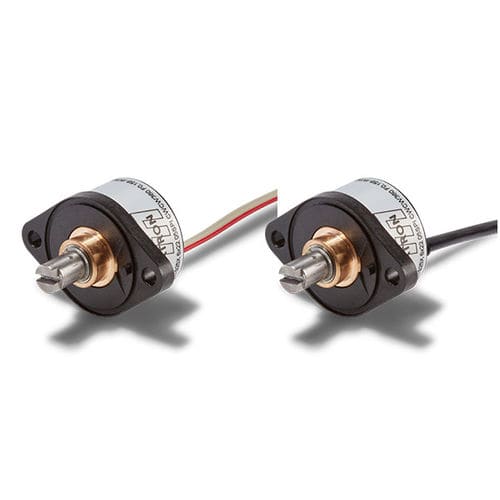

インクリメンタルロータリエンコーダ ET series

絶対ホール効果12ビット

ソリッドシャフトとフランジ取り付けのコンパクト設計（ハウジングの奥行き14.5mm）のエンコーダで、シングルまたはマルチターンバージョンがあり、多くの電子機器オプションがあります。 シングルまたはプログラマブルマルチターンエンコーダとして デジタル信号処理 アナログ、インクリメンタルまたはSPIインターフェース 低ハウジング深さ（14.8 mm） ドイツで開発・製造 ETx25F エンコーダは、焼入れ・焼戻し処理を施したメタルスリーブベアリングを搭載し、シングルターン（360°）アナログ出力、PWM 出力、インクリメンタル出力、SPI 出力、またはマルチターン（最大72,000°）アナログ出力のアプリケーションで信頼性の高い角度計測に使用されます。 ETx25Fエンコーダは、ETx25ファミリーに属します。これらのエンコーダに共通する点は、ホールテクノロジーに基づく非接触角度計測、高信頼性、長寿命、シングルターンで最大±0.3%、マルチターンで最大±0.05% @3600°の独立した直線性です。後者は、お客様がオンサイトでプログラムすることができます。 ETx25F エンコーダは、IP55M/IP66S までの保護等級と 100rpm までの連続動作速度で、環境要件を満たすように設計されています。取り付けは2本のM3ネジ（別売）で行います。ETx25Fのハウジング前面には、オプションのOリング用円形溝があり、液体やほこりの浸入を防ぎます。Oリング（オプションDに付属）は、取付プレートとエンコーダの間に挿入され、IP55M/IP66S 保護を提供します。丸型またはリボンケーブルなどの電気接続オプションにより、プロファイルが完成します。以下の電子機器が利用可能です。
