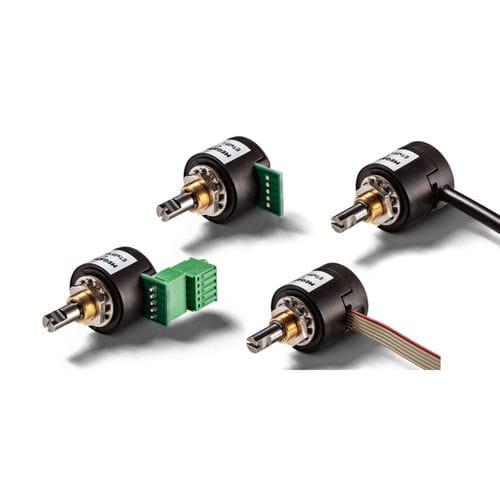

ホール効果ロータリエンコーダ ETx25インクリメンタル絶対12ビット
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- インクリメンタル, 絶対
- 技術
- ホール効果
- アブソリュートエンコーダ分解能
- 12ビット, 14ビット
- 機械的特性
- 中実軸, シングルターン, マルチターン
- 出力シグナル
- アナログ, デジタル, 電圧出力, 4-20 mA, DCアウトプット, SSI, シリアル
- 供給電圧
- 15VDC
- 材質
- ステンレススチール製, プラスチック製
- 保護レベル
- 耐衝撃性, 防塵, IP66, IP40, 短絡保護
- 用途
- 工業用, モ－タ－用, OEM用, 昇降機用, ロボット用, 屋外用
- その他の特徴
- コンパクト, プログラム可能, 冗長, モジュール式, 集積回路, ガルバニック絶縁
- インクリメンタルエンコーダー分解能(1回転あたりのパルス数)
最大: 1,024 unit
最少: 1 unit
- フランジサイズ
19 mm
(1 in)- ハウジング径
25 mm
(0.98 in)- 軸径
最大: 6 mm
(0.24 in)6 mm
(0.24 in)最少: 4 mm
(0.16 in)- 長さ
最大: 28.8 mm
(1.134 in)18.8 mm
(0.74 in)最少: 18.8 mm
(0.74 in)- 回転速度
最大: 800 rpm
(5,027 rad.min-1)最少: 100 rpm
(628 rad.min-1)- 出力周波数
最大: 100 kHz
最少: 10 kHz
- 動作温度
最大: 85 °C
(185 °F)最少: -40 °C
(-40 °F)
詳細
ETx25 エンコーダは、センサの長寿命とアプリケーションへの最適な適応性が重要なアプリケーションに適しています。
ホール効果エンコーダETx25ファミリーは、1億回転を超える寿命と±0.3%までの独立した直線性だけでなく、高い信頼性が特徴です。エンコーダは非接触で角度を検出し、高度に硬化・強化されたメタルスリーブベアリングを採用しています。φ25mmのハウジングにφ6mmまたはφ6.35mm（1/4 ")のシャフトを装備したセンサは、中央のネジでアプリケーションに固定されます。電気接続は、はんだ、クランプ、丸型、平型リボンケーブルから選択できます。以下の電子機器からお選びいただけます：
ETA25シングルターンアブソリュートエンコーダ（ETA25X冗長バージョン）：
12ビット分解能のアブソリュートアナログ信号を提供します。安全でクリティカルなアプリケーション用に、ETA25Xは電気的に絶縁された冗長エレクトロニクスを提供します（データシートのETA25Xシリーズを参照）。
ETA25PM、ティーチインエンコーダ、プログラマブルマルチターンまたはシングルターンアブソリュートエンコーダ：
最大72000°（200回転）までの回転角度に対応するフィールドプログラマブル（ティーチイン）エンコーダ、ティーチインによりシングルターンエンコーダとしても使用可能。分解能12ビット、電流または電圧出力。簡単なプログラミング回路により、現場でのティーチインが可能。
ETI25シングルターン・インクリメンタルエンコーダ：
最大1024パルス/1回転、以下の出力信号が利用可能：TTL、プッシュプルまたはオープンコレクタ
ETS25シリアルシングルターン角度エンコーダ：
14ビット分解能、SPIインターフェース、SPI（ETS25Xシリーズ）で冗長化可能
ETP25 PWMシングルターンエンコーダ：
PWM出力付き
---
