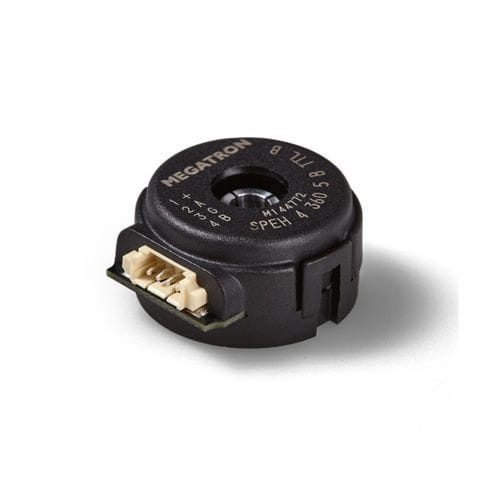

インクリメンタルロータリエンコーダ SPEH

光学式中空軸タイプデジタル

高速回転が可能な非常にフラットな中空軸キットエンコーダ SPEHシリーズは、アプリケーションのシャフトに直接取り付ける光学式インクリメンタルエンコーダです。ハウジングの直径は22 mm、取り付け深さはわずか11.3 mmと非常に浅いため、中空シャフトキットエンコーダをコンパクトな設計に組み込んでスペースを節約することができます。 中空シャフトエンコーダは、付属の取り付け工具を使用して正確に取り付けることができます。直径2mm～6.35mmのシャフトに適しています。長いシャフトには、オプションでカバーのハウジング内径を変更できます。 信号はTTLまたはラインドライバ出力で伝送され、用途によって異なる利点があります。TTL出力は制御システムに簡単に組み込むことができ、ラインドライバ出力は差動信号を使用するため、長いケーブルでも干渉のない伝送が可能です。2つのチャンネル（AとB）により、回転方向を認識し、信頼性の高い位置フィードバックを実現します。 最大回転数は60,000 rpmで、カットオフ周波数により、使用可能な最大パルス数は減少します。 オプション パルス数 100, 108, 120, 125, 128, 200, 250, 256, 300, 360, 400, 500, 512, 720, 800, 1000 ppr シャフト直径2mm～6.35mm スルーホール付きまたはスルーホールなしのハウジングカバー TTLまたはラインドライバ出力エレクトロニクス
