インクリメンタルロータリエンコーダ ET series

絶対ホール効果12ビット

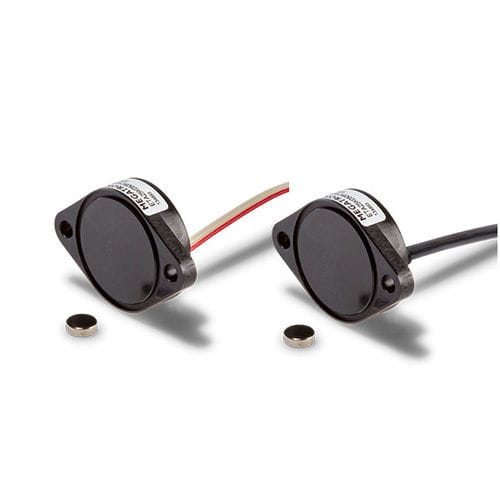

ETx25Kキットエンコーダは、アナログ、PWM、インクリメンタル、SPI出力付きのシングルターン（360°）、またはアナログ出力付きのマルチターンバージョン（最大72,000°）として、アプリケーションのシャフトを使用して信頼性の高い角度計測を行います。 ETx25KエンコーダはETx25ファミリーに属します。これらのエンコーダに共通する点は、非接触角度計測、高信頼性、長寿命、シングルターンで±0.3%、マルチターンで±0.05% @3600°までの独立した直線性です。マルチターンの場合は、お客様が現場でプログラムすることができます。 保護等級IP67のコンパクトなETx25Kフランジハウジング（Ø25 mm、奥行きわずか8 mm）は、2本のM3ネジ（別売）でアプリケーションに固定されます。マグネット（付属）は、ETx25K ハウジングの前面とは反対側に配置されます。マグネットとエンコーダハウジングの間には機械的な接続がないため、エンコーダを振動や熱の影響から離して配置することができます。ETx25Kハウジング前面には、オプションのOリング用円形溝があります。O-リングは液体やほこりの浸入を防ぐために使用します。Oリング（オプションDに付属）は、マウンティングプレートとエンコーダの間に挿入します。丸型またはリボンケーブルなどの電気接続オプションにより、プロファイルが完成します。以下の電子機器が利用可能です： ETA25K アナログシングルターンアブソリュートエンコーダ（冗長バージョン ETA25KX）： 12 ビット分解能のアブソリュートアナログ信号を供給。セーフティクリティカルなアプリケーション用に、ガルバニック絶縁された冗長エレクトロニクスを用意しています（ETA25KXシリーズのデータシートを参照）。
