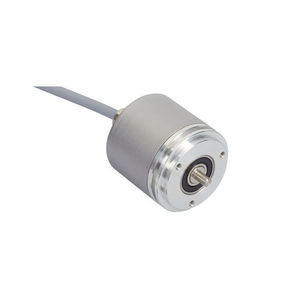

インクリメンタルロータリエンコーダ UTD-IPT00-XXXXX-04M0-2AW

磁気中実軸フランジ取り付け

製品概要
POSITAL IXARC プログラム可能インクリメンタルエンコーダ UTD-IPT00-XXXXX-04M0-2AW。RS422 (TTL) または HTL push-pull 出力、クランプフランジ Ø40 mm、ソリッドシャフト Ø8 mm。保護等級 IP64/IP65（仕様による）。

インターフェース
インターフェース: プログラム可能インクリメンタル
プログラミング機能: PPR (1–32768)、出力タイプ、カウント方向
プログラム可能出力: Push-Pull (HTL) または RS422 (TTL)
設定ツール: UBIFAST Configuration Tool (v1.6.10 以降)。PPR が 16384 を超える場合は生産時に追加設定が必要。

出力
出力ドライバ: RS422 (TTL) または HTL push-pull
出力電圧 High (HTL): > 4 V @ 4.75–9 V 供給； > V-3 V @ 9–30 V 供給
出力電圧 Low (HTL/RS422): < 0.5 V
最大周波数応答: 1 MHz
最大スイッチング電流: 50 mA チャネル当たり

電気データ
供給電圧: 4.75 – 30 VDC
消費電流: ≤60 mA @ 5 V、≤30 mA @ 10 V、≤25 mA @ 24 V
消費電力: ≤1.0 W
ターンオン時間: < 1 s
最小負荷抵抗: 120 Ω
逆接続保護・短絡保護: 有り
EMC: 放射干渉 DIN EN 61000-6-4、耐ノイズ性 DIN EN 61000-6-2
MTTF: 280 years @ 40 °C

センサー
技術: 磁気式
精度 (INL): ±0.0878° (≤12 ビット)
デフォルト検出: シャフト時計回り回転（正面視）
デューティサイクル: 180° ±12° (速度 > 100 RPM)
位相角: 90° ±6° (速度 > 100 RPM)

環境仕様
保護等級 (シャフト・ハウジング): IP65（指定バリアント）
動作温度: 最低 –30 °C（固定）/ –5 °C（フレキシブル）、最高 +80 °C
湿度: 最大98% RH、結露なし

機械データ
ハウジング材質: スチール（陰極防食コーティング、>720 h 塩水噴霧耐性）
フランジ: Clamp Ø40 mm、アルミニウム
シャフト: ソリッド、シングルフラット、長さ 15 mm、Ø8 mm ステンレス V2A (1.4305/303)
最大軸荷重: 軸方向 40 N、ラジアル 110 N
ローター慣性: ≤30 gcm²
摩擦トルク: ≤3 Ncm @ 20 °C
最大機械速度: ≤12000 1/min
衝撃/振動: 衝撃 ≤100 g (6 ms)、継続衝撃 ≤10 g (16 ms)、振動 ≤10 g (10–1000 Hz)
長さ: 37 mm、重量: 580 g
最小機械寿命 (10^8 回転): 荷重条件により規定値あり

電気的接続
接続方向: 軸方向
コネクタ: ケーブル 2 m (PVC)、導体 0.14 mm² / AWG 26、ケーブル外径 6 mm
最小曲げ半径: 固定 46 mm、屈曲 61 mm

接続計画 (信号 → 色)
A → Green
/A → Yellow
B → Gray
/B → Pink
Z → Blue
/Z → Red
Power supply → Brown
GND → White
Shielding → Shield

認証
Approvals: CE

ダウンロードと図面
パルス図、2D/3D 寸法図、データシート、CE/UL 証明書、UBIFAST ツール等は製品ページのダウンロード領域で入手可能です。

技術仕様

• 型番: UTD-IPT00-XXXXX-04M0-2AW
• タイプ: POSITAL IXARC プログラム可能インクリメンタルエンコーダ
• インターフェース: インクリメンタルプログラム可能 (PPR 1–32768)
• 出力: RS422 (TTL) または HTL push-pull
• 供給電圧: 4.75–30 VDC
• 最大周波数応答: 1 MHz
• 軸: Ø8 mm、ソリッド、フラット、長さ 15 mm、ステンレス V2A
• フランジ: Clamp Ø40 mm、アルミ
• 保護等級: IP64 / IP65
• 動作温度: -30 °C ～ +80 °C
• 重量: 580 g
• ケーブル: 2 m PVC、0.14 mm² / AWG 26、Ø6 mm
• EMC 規格: DIN EN 61000-6-4 / DIN EN 61000-6-2
• MTTF: 280 years @ 40 °C
