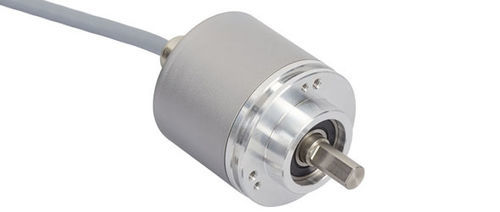

インクリメンタルロータリエンコーダ UTD-IPT00-XXXXX-L060-AAW

磁気中実軸フランジ取り付け

製品概要
POSITAL IXARC プログラム可能インクリメンタルエンコーダ UTD-IPT00-XXXXX-L060-AAW は、PPR の設定が可能で、出力を RS422/TTL または Push-Pull (HTL) に選択できる仕様です。クランプフランジ ø58 mm、実軸 ø6 mm を備え、産業用途向けに高い周波数応答と IP65/IP66 の保護を提供します。

インターフェース
PPR 範囲 1–32768 のプログラム可能なインクリメンタルインターフェース。設定可能な項目：回転当たりパルス数（PPR）、出力タイプ（Push-Pull HTL または RS422/TTL）、カウント方向。構成は UBIFAST Configuration Tool（v1.6.10 以降）を使用。注：PPR >16384 は生産時の工場調整が必要です。

出力
出力ドライバ：RS422 (TTL) または Push-Pull (HTL)。最大周波数応答 1 MHz。最大スイッチング電流 50 mA／チャネル。典型出力レベル：High >4 V、Low <0.5 V（HTL レベルは電源範囲参照）。

電気的データ
供給電圧 4.75–30 VDC。消費電流 ≤60 mA @5 V、≤30 mA @10 V、≤25 mA @24 V。消費電力 ≤1.0 W。起動時間 <1 s。逆接続保護および短絡保護を内蔵。EMC：DIN EN 61000-6-4 / DIN EN 61000-6-2。

センサー
磁気式検出技術。INL 精度 ±0.0878°（≤12 bit）。既定の検出方向：シャフト前面から見て時計回り。デューティサイクル ≈180° ±12%、位相角 ≈90° ±6%（速度 >100 RPM）。

環境仕様
シャフト保護等級 IP65、ハウジング IP66/IP67。動作温度 -30 °C（固定）～ +80 °C。湿度 98% RH まで（結露なきこと）。

機械的データ
ハウジング：スチール、液体塗装（RAL 9006 White Aluminium）と陰極防食処理（>720 h 塩水噴霧耐性）。フランジ：クランピングフランジ ø58 mm（アルミ）。シャフト：実軸 ø6 mm、長さ 10 mm、材質 ステンレス。最大軸荷重：軸方向 40 N、径方向 110 N。長さ 41.7 mm、重量 1275 g。最大機械速度 ≤12000 1/min。衝撃・振動は EN 60068 準拠。

電気的接続
軸方向ケーブル出口、標準ケーブル長 10 m（PVC、Ø6 mm）、導体断面 0.14 mm²（AWG 26）。最小曲げ半径：固定 46 mm、可動 61 mm。

認証とライフサイクル
承認：CE。製品状態：新製品。

配線（信号→色）

• A: Green
• /A: Yellow
• B: Gray
• /B: Pink
• Z: Blue
• /Z: Red
• Power Supply: Brown
• GND: White
• Shielding: Shield

注意・ドキュメント
パルス図、寸法図、設定手順は製品ページで提供。特定のプログラマブル設定には UBIFAST ツールが必要です。

技術仕様

• 製品ファミリ：POSITAL IXARC プログラム可能インクリメンタルエンコーダ
• モデル：UTD-IPT00-XXXXX-L060-AAW
• 出力：RS422 (TTL) または Push-Pull (HTL)
• PPR プログラム範囲：1–32768（PPR>16384 は工場調整）
• 供給電圧：4.75–30 VDC
• 最大周波数応答：1 MHz
• 保護：シャフト IP65、ハウジング IP66/IP67
• シャフト：実軸 ø6 mm、長さ 10 mm、ステンレス
• フランジ：クランプ ø58 mm（アルミ）
• ケーブル：軸方向出口 10 m PVC、Ø6 mm
