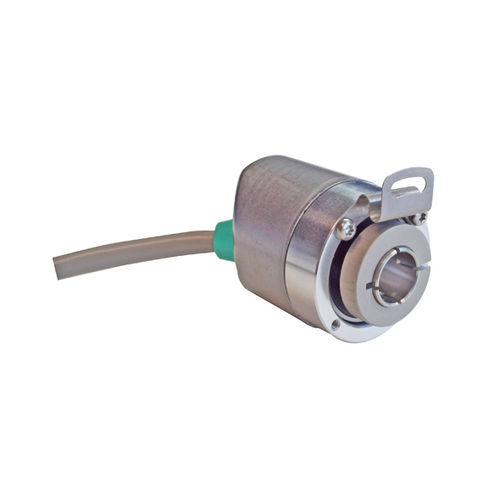

インクリメンタルロータリエンコーダ UTD-IPT00-XXXXX-V8S0-5TW

磁気中空軸タイプブラインドシャフト

製品概要
プログラム可能インクリメンタルエンコーダ POSITAL IXARC、型番 UTD-IPT00-XXXXX-V8S0-5TW。片側中空（盲孔）軸 Ø8 mm、フランジ Ø36 mm / Ø42 mm オプション。出力は RS422 (TTL) または Push-Pull (HTL) を選択可能。保護等級は構成により IP64/IP65。

インターフェース
インターフェース種別：プログラム可能インクリメンタル。プログラム機能：PPR（1–32768）、出力選択（HTL/RS422）、カウント方向。設定は UBIFAST Configuration Tool（v1.6.10 以降）で行います。注：PPR >16384 は生産時の調整が必要です。

出力
出力ドライバ：RS422 (TTL) または Push-Pull (HTL)。最大周波数応答：1 MHz。最大スイッチング電流：チャンネルあたり 50 mA。電圧レベル：HTL 高レベル >4 V（供給 4.75–9 V）または >V-3 V（供給 9–30 V）、低レベル <0.5 V。RS422 高 >4 V、低 <0.5 V。

電気的データ
供給電圧：4.75–30 VDC。消費電流：≤60 mA @5 V、≤30 mA @10 V、≤25 mA @24 V。消費電力 ≤1.0 W。起動時間 <1 s。最小負荷抵抗 120 Ω。逆接続保護および短絡保護あり。EMC：DIN EN 61000-6-4（放射）、DIN EN 61000-6-2（耐ノイズ）。MTTF：280 年 @ 40 °C。

センサー
技術：磁気式。精度（INL）：±0.0878°（≤12 ビット）。デフォルトの信号方向：シャフト正面から見て時計回り。デューティ比：180° ±12°（速度 >100 RPM）。位相角：90° ±6°（速度 >100 RPM）。

環境仕様
保護等級（軸・ハウジング）：IP65。動作温度：固定 -30 °C～+80 °C、可動 -5 °C～+80 °C。湿度：98% RH まで（結露なし）。

機械データ
ハウジング材質：鋼（亜鉛メッキ）。フランジ：アルミ、盲孔中空 Ø36/Ø42 mm。シャフト：盲孔深さ 18 mm、Ø8 mm、ステンレス V2A（1.4305/303）。摩擦トルク ≤3 Ncm @20 °C。最大回転速度 ≤12,000 1/min。衝撃・振動は EN 規格準拠。長さ 50.2 mm。重量 805 g。静的最大軸方向/径方向ずれ ±0.3 mm / ±0.5 mm。

電気的接続
ケーブル出口：軸方向または放射方向。標準ケーブル：PVC 5 m、0.14 mm²（AWG26）。ケーブル外径 6 mm。最小曲げ半径：固定 46 mm、屈曲 61 mm。

認証
Approvals: CE および cULus。

製品ライフサイクル
ステータス：New（新品）。

接続図（信号 → 色）
A → Green
/A → Yellow
B → Gray
/B → Pink
Z → Blue
/Z → Red
Power Supply → Brown
GND → White
Shielding → Shield

パルス図 & 寸法データ
A, /A, B, /B, Z, /Z のチャネル位相に関するパルス図および取り付け、フランジ構成、ケーブル出口用の 2D/3D 図面が利用可能です。

アクセサリ（例）

• 10026904 - UBIFAST Configuration Tool
• 10035191 - AP20-00 Counter
• 10035203 - DiMod Counter (Relay o/p)
• 10070674 - Clamping Ring V12

技術仕様

• 型番：UTD-IPT00-XXXXX-V8S0-5TW
• ブランド：POSITAL
• インターフェース：プログラム可能インクリメンタル（PPR 1–32768）
• 出力：RS422 (TTL) または Push-Pull (HTL)、最大 1 MHz
• 電源：4.75–30 VDC
• 消費電流：≤60 mA @5 V
• シャフト：盲孔中空 Ø8 mm、深さ 18 mm、ステンレス
• フランジ：Ø36 / Ø42 mm、アルミ
• ハウジング：亜鉛メッキ鋼、長さ 50.2 mm
• 保護等級：IP65（軸・ハウジング）
• 動作温度：-30 °C ～ +80 °C
• ケーブル：5 m PVC、0.14 mm²（AWG26）
• 認証：CE、cULus
