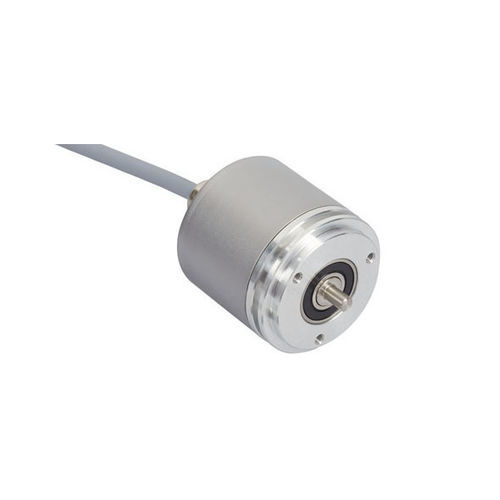

インクリメンタルロータリエンコーダ UTD-IPT00-XXXXX-YA10-CAW

磁気中実軸シンクロ クランプ式

製品概要
POSITAL IXARC プログラム可能インクリメンタルエンコーダ UTD-IPT00-XXXXX-YA10-CAW。実心二面平面軸 ø6 mm、シンクロフランジ Ø58 mm、出力は RS422 (TTL) または Push-Pull (HTL) を選択可能。軸保護 IP65、ハウジング IP66/IP67。

インターフェース
インターフェース：プログラム可能インクリメンタル。プログラミング機能：PPR 1–32768、出力種別選択、カウント方向。UBIFAST Configuration Tool（バージョン1.6.10以降）で設定可能。PPR が16384を超える場合は、これらの設定および追加設定を生産時に行う必要があります。

出力
出力ドライバ：RS422 (TTL) または Push-Pull (HTL)。Push-Pull 高レベル：>4 V（4.75–9 V 供給時）または >V-3 V（9–30 V）。低レベル：<0.5 V。最大周波数応答：1 MHz。最大スイッチング電流：チャネル当たり50 mA。

電気的データ
供給電圧：4.75–30 VDC。消費電流：≤60 mA @5 V、≤30 mA @10 V、≤25 mA @24 V。消費電力：≤1.0 W。立ち上がり時間 <1 s。最小負荷抵抗：120 Ω。逆接続保護および短絡保護搭載。EMC：DIN EN 61000-6-4 / DIN EN 61000-6-2。MTTF：280 years @40 °C。

センサー
技術：磁気式。精度（INL）：±0.0878°（≤12ビット）。デフォルト信号方向：軸の時計回り（軸正面から見て）。デューティサイクル：180° ±12°（速度 >100 RPM）。位相角：90° ±6°（速度 >100 RPM）。

環境仕様
軸保護：IP65。ハウジング保護：IP66/IP67。動作温度：固定取り付けで最低 -30 °C、可撓取り付けで最低 -5 °C、最高 +80 °C。湿度：98% RH、結露なし。

機械的データ
ハウジング：スチール、液体塗装（RAL 9006）および陰極防食処理（塩水噴霧試験 >720 時間）。フランジ：シンクロフランジ Ø58 mm、材質アルミニウム。シャフト：ø6 mm 実心、両面平坦、長さ10 mm、ステンレス V2A（1.4305/303）。最大軸荷重：軸方向 40 N、ラジアル 110 N。ローター慣性 ≤30 gcm²。摩擦トルク ≤3 Ncm @20 °C。最大機械回転数 ≤12000 1/min。衝撃・振動は EN 規格準拠。全長 45.7 mm。重量 250 g。負荷条件ごとの機械寿命データあり。

電気的接続
接続方向：軸方向。ケーブル：1 m PVC、Ø6 mm、導体 0.14 mm²（AWG 26）。最小曲げ半径：固定 46 mm、屈曲 61 mm。配線色マッピングは下記。

接続計画（信号 / 色）
A: Green
/A: Yellow
B: Gray
/B: Pink
Z: Blue
/Z: Red
Power Supply: Brown
GND: White
Shielding: Shield

認証
承認：CE。

製品ライフサイクル
製品状態：新製品。

特性 / 仕様

• モデル：UTD-IPT00-XXXXX-YA10-CAW
• ブランド：POSITAL
• 種類：プログラム可能インクリメンタルエンコーダ（磁気式）
• インターフェース：プログラム可能インクリメンタル、PPR 1–32768（UBIFAST）
• 出力：RS422 (TTL) または Push-Pull (HTL)、最大 1 MHz
• 供給電圧：4.75–30 VDC；消費 ≤1.0 W
• 保護等級：軸 IP65；ハウジング IP66/IP67
• 軸：ø6 mm、実心、両面平坦、ステンレス V2A
• フランジ：シンクロフランジ Ø58 mm、アルミ
• 動作温度：-30 °C ～ +80 °C
• ケーブル：1 m PVC、Ø6 mm、AWG 26
• MTTF：280 years @40 °C
• 承認：CE
