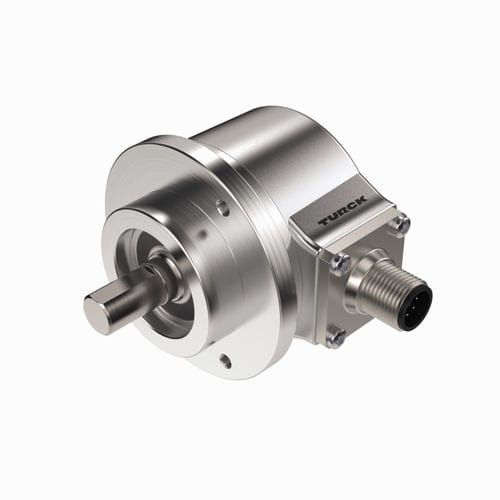

インクリメンタルロータリエンコーダ REI-E-113T10C-4B5000-H1181光学式中実軸フランジ取り付け
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- インクリメンタル
- 技術
- 光学式
- 機械的特性
- 中実軸, フランジ取り付け
- 出力シグナル
- RS-422
- 電気接続
- M12コネクタ
- 供給電圧
- 5VDC, 24VDC, 15VDC, 12VDC
- 保護レベル
- IP64
- インクリメンタルエンコーダー分解能(1回転あたりのパルス数)
最少: 0 unit
最大: 5,000 unit
- フランジサイズ
58 mm
(2 in)- 軸径
10 mm
(0.39 in)- 回転速度
最少: 3,000 rpm
(18,850 rad.min-1)最大: 4,500 rpm
(28,274 rad.min-1)- 出力周波数
300 kHz
- 動作温度
最少: -20 °C
(-4 °F)最大: 70 °C
(158 °F)
詳細
クランピングフランジ、Ø 58 mm
ソリッドシャフト、Ø 10 mm × 20 mm
光学測定式
シャフト材質：ステンレス鋼
ハウジング側およびシャフト側保護等級：IP64
‐20～+70 °C
最大4500 rpm（連続運転3000 rpm）
DC 5～30 V
RS422/TTL、反転
パルス周波数：最高300 kHz
M12 × 1オス、8ピン
1回転あたり5000パルス
原産国 - IN
重量 - 376 g
技術データ
エンコーダライン - Efficiency-Line
技術 - 光電
出力タイプ - 増分
シャフトタイプ - ソリッドシャフト
シャフト直径D [mm] - 10 mm
フランジ直径 - Ø 58 mm
フランジタイプ - クランプフランジ
分解能、増分 - 5000 ppr
動作電圧 - 5…30 VDC
出力機能 - RS422/TTL、反転
電気的接続 - コネクタ, M12 × 1
ハウジング材質 - 亜鉛合金ダイキャスト
周囲温度 - -20…+70 °C
