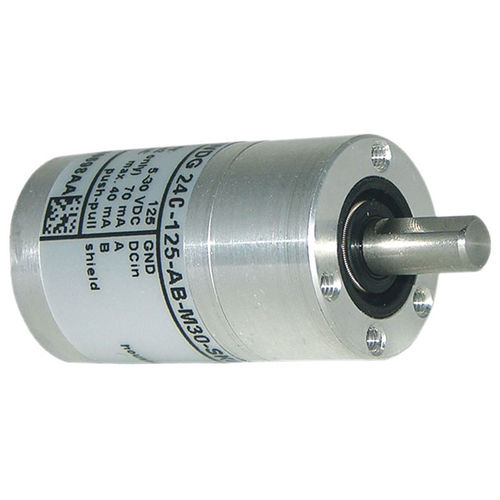

インクリメンタルロータリエンコーダ WDG 24Cホール効果中実軸シンクロ クランプ式
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- インクリメンタル
- 技術
- ホール効果
- 機械的特性
- 中実軸, シンクロ クランプ式
- 出力シグナル
- RS-422, デジタル, RS-485
- 材質
- アルミニウム
- 保護レベル
- 頑丈, IP67, IP65, IP40
- 用途
- 工業用, 厳しい環境用, OEM用, 屋外用
- その他の特徴
- コンパクト, 超小型
- インクリメンタルエンコーダー分解能(1回転あたりのパルス数)
1,024 unit
- ハウジング径
24 mm
(0.94 in)- 軸径
6 mm
(0.24 in)- 長さ
12 mm
(0.472 in)- 回転速度
12,000 rpm
(75,398 rad.min-1)- 出力周波数
最大: 200 kHz
最少: 20 kHz
- 動作温度
最大: 80 °C
(176 °F)最少: -20 °C
(-4 °F)
詳細
シャフトエンコーダ、インクリメンタル矩形波、磁気、WDG 24C,
保護等級：全周囲でIP67まで。
信号形状：方形波
ハイライト
- 過酷な条件下でも使用できる非常にコンパクトな構造
- 大型エンコーダと同等の許容ベアリング荷重
- 最大IP67の防水性能
- ホール効果による信号発生
製品詳細
フランジ
シンクロフランジ
アルミ
最大許容軸荷重 ラジアル80 N
最大許容軸荷重（アキシャル）：50N
出力回路
TTL、RS422対応、Inv.
TTL
HTL
HTL、inv.
供給電源
DC4.75V〜DC5.5V
消費電流: typ.40 mA
DC5V〜DC30V
消費電流: typ.40 mA
保護等級
全周囲IP65（SK6）、ハウジングIP40（K7、L7
---
