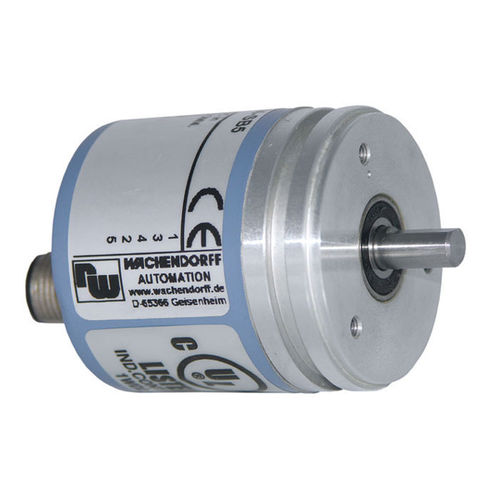

インクリメンタルロータリエンコーダ WDG 40A光学式磁気中実軸
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- インクリメンタル
- 技術
- 光学式, 磁気
- 機械的特性
- 中実軸, シンクロ クランプ式, 溶封
- 出力シグナル
- RS-422, デジタル, RS-485
- 材質
- アルミニウム
- 保護レベル
- 堅牢, IP67, IP65, IP40
- インクリメンタルエンコーダー分解能(1回転あたりのパルス数)
2,500 unit
- ハウジング径
40 mm
(1.57 in)- 軸径
6 mm
(0.24 in)- 長さ
11.5 mm
(0.453 in)- 回転速度
12,000 rpm
(75,398 rad.min-1)- 出力周波数
200 kHz
- 動作温度
最大: 80 °C
(176 °F)最少: -20 °C
(-4 °F)
詳細
シャフトエンコーダ インクリメンタル クアドラチャー、オプティカル
保護等級：全周囲でIP67まで。
信号形状：方形波
特長
- 小型で堅牢、経済的なエンコーダ
- 保護等級IP67、シャフトはIP65に準拠した密閉構造
- オプション
製品詳細
フランジ
サーボフランジ
アルミニウム、粉体塗装
最大許容軸負荷ラジアル80 N
最大許容軸荷重（アキシャル）：50N
出力回路
TTL
TTL、RS422互換、Inv.
HTL
HTL、inv.
供給電源
DC4.75V〜DC5.5V
消費電流: 標準70 mA
DC10V〜DC30V
消費電流: 標準 70 mA
保護等級
ハウジングIP65, IP67、シャフトシール付き。IP65、(K1はIP40)
---
