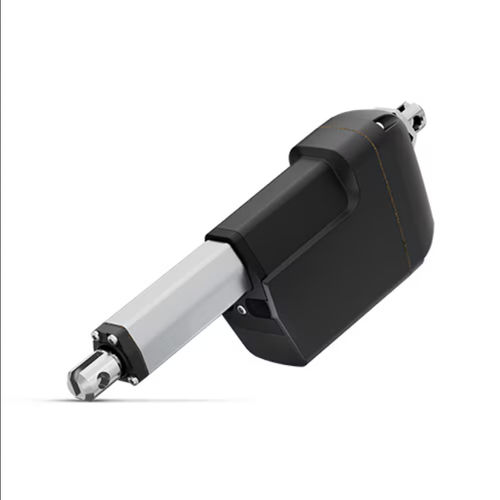

電動アクチュエータ LA21

リニアボールねじ24V

概要
LA21（LINAK）は、設置スペースが限られる場所での高速かつ高精度な位置決めのために設計されたコンパクトな産業用電動リニアアクチュエータです。統合コントローラ（IC）搭載モデルや、ストレート／角度付きケーブルの選択により取り付け・統合が容易です。

性能と耐久性
LA21は最大3,500 Nの押引力、最大速度85 mm/s、最大ストローク800 mmに対応します。振動、湿気、薬品、極端な温度に耐える設計で、金属製ギアと統合ブレーキを備えています。動作時は最大IP66、待機時はIP69K相当の保護等級を有し、90°C・320 barまでの高圧洗浄に耐えます。

主な特徴

• コンパクト設計：三分割のモータハウジングがスピンドルと内部部品を密に覆い、設置寸法を最小化；狭所用にストレート／角度付きケーブルを選択可能。
• 性能レンジ：500 N～3,500 Nの荷重区分で提供；最大85 mm/sの速度で迅速かつ精密な動作。
• 環境耐性：防塵・防水機能と高圧洗浄対応；動作時IP66、待機時IP69K。
• 柔軟な構成：ストローク50 mm（IC版は70 mm）～800 mm、複数の取付オプション。
• 電源オプション：12 V、24 V、48 Vに対応。
• インテリジェント運動：IC版はオンボード制御、位置フィードバック、バスインターフェースを提供し高度な統合が可能。

用途
設置スペースが限られるが、出力・信頼性・速度が求められる分野で使用されます：農機、建設機械、車両、産業オートメーション、移動ロボットなど。

製品および通信オプション

• Danfoss PLUS+1
• LINbus
• CANopen
• CAN SAE J1939
• I/Oインターフェース
• IC（Integrated Controller）/ MOVE SMARTER
• IO-Link
• Modbus / Modbus TCP/IP
• EtherNet/IP
• PROFINET

特性 / 技術仕様

• 型式：LA21
• ブランド：LINAK
• 最大推引力：最大3,500 N（500 N～3,500 Nの区分あり）
• 最大速度：最大85 mm/s（構成/荷重に依存）
• ストローク長：50 mm（IC版は70 mm）～800 mm
• 電源：12 V、24 V、48 V
• 保護等級：動作時最大IP66、待機時IP69K
• 高圧洗浄耐性：90°C、320 barまで
• 機構：堅牢な金属ギアと統合ブレーキ
• ケーブルオプション：ストレートまたは角度付きコネクタ
• 取付：統合に適した複数の取付オプション
• 統合制御：高度な位置決め、フィードバック、バス機能を持つIC版あり
• 主な業界：農業、建設、移動機械、産業オートメーション
