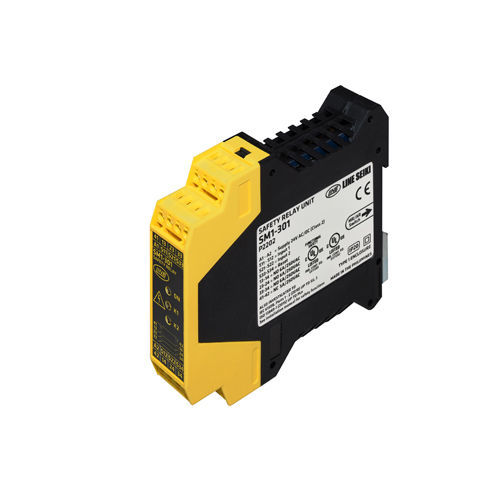

緊急停止用安全リレー SM1-301

PLeIECSIL

製品概要：SM1-301は、非常停止装置やリミットスイッチの監視用に設計されたセーフティリレーユニットです。ISO 13849-1のカテゴリ4に準拠し、幅23mmのコンパクトで省スペースな装置です。特長：幅23mmのコンパクトな省スペースタイプISO13849-1のカテゴリ4の条件に適合SS4シリーズを25台まで直列接続可能ISO13849-1のカテゴリ4の条件に適合非常停止装置やリミットスイッチの接点を監視3つのセーフティ出力（N.O.) フォースガイド接点付き仕様:電源電圧AC / DC24V(-15%/+10%)消費電力5VA (AC) 2.5W (DC)短絡保護電子ヒューズ安全入力入力チャンネル数：N.O.入力×2チャンネル入力電流:166mA以下/チャンネル安全出力N.O.接点×3AC250V 6A(AC抵抗)/AC250V 5A(AC汎用)/DC24V 5A(DC汎用)補助出力N.C.接点×1AC250V 5A(AC抵抗)/AC250V 5A(AC汎用)/DC24V 5A(DC汎用)PLPLe(安全規格4)、SIL 3。), SIL 3接点材質AgSnO₂最小接点負荷DC5V 10mAR応答時間20ms max.外形寸法100×23×114mm（寸法図）使用温度範囲-20～+60℃重量180g保護等級IP20MTTFd＞100回準拠規格ISO 13849-1、IEC 60204-1、IEC 61508-1、IEC 61508-2、IEC 62061、IEC 61326-1、IEC 61326-3-1、IEC 60068-2-1、IEC 60068-2-2、UL 60947-1、UL 60947-5-1、CSA C22.2 No.60947-1、CSA C22.2 No.60947-5-1、CE、RoHS主な技術仕様：電源：AC/DC 24V (-15%/+10%)消費電力：5VA（AC）、2.5W（DC）短絡保護：電子ヒューズ安全入力:2チャンネル、N.O.入力、各チャンネル最大166mA安全出力:3 N.O.接点、AC/DC24V(-15%/+10%)3つのN.O.接点、AC250V 6A（抵抗）、AC250V 5A（一般）、DC24V 5A（一般）補助出力：1つのN.C.接点、AC250V 5A、DC24V 5AP性能レベル：PLe (Cat.4), SIL 3接点材料：AgSnO₂Minimum Contact Load：DC5V 10m応答時間: 20ms max.寸法：100×23×114mm動作温度:-20～+60℃重量:180g保護：IP20MTTFd：＞100回規格：ISO 13849-1、IEC 60204-1、IEC 61508-1/2、IEC 62061、IEC 61326-1/3-1、IEC 60068-2-1/2、UL 60947-1/5-1、CSA C22.2 No.60947-1/5-1、CE、RoHS
