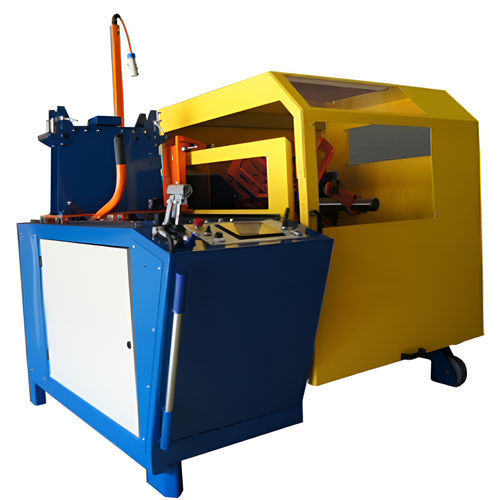

ケーブル巻取装置 DTR100

電動式測長装置付き

DTR型測定・巻取り機は、ケーブルや導体などを元のコイル、ジャック上のリール、ラック内のリールから巻き取り、同時に測定する場合に使用します。作業工程はすべて1つの電源で行われます。 欧州安全規格CEに準拠した機械 適用範囲 この測定・巻取り装置DTR型では、最大重量800Kgのケーブルの巻取りや小型木製ドラムへの充填、直径1～60mmのケーブルの測定が可能です。 特徴 - 頑丈なフレーム構造とステアリングホイール - 機械式カウンターM410、タッチパネル（オプション）。 - 最大径800 mmまでのケーブル巻取り装置 RD100 - 最大直径1,000 mm、幅780 mmのドラムに対応。 - ドラム吊り上げ用ハンドポンプ付き油圧シリンダー - オプションの電動油圧により、ケーブルの吊り上げと切断を高速で行うことができます。 - 周波数インバーターを使用したスローランプと調節可能なスピードレギュレーター。 - CE証券指令に従った自動スイッチロック付き安全ケージ - 最小Ø mm : 600 - 最大Ø mm : 1 000 - 最大幅 mm : 710 - 最大重量 : 800 Kg - Ø アクスル : 60 mm - 出力 kW (HP) ：1,5 Kw (2) - 速度 ( R.P.M.) : 15-80 r.p.m. - 電圧 (V / Hz) : 230V 50 Hz - トルク Nm : 383 Nm - ヒューズ : 1x16A - コイリングデバイス付属 ：RD100 - 測定ヘッド : M40- M60 - メカニカルカウンター M410 M410 - (長さ x 幅 x 高さ) ケージ閉時 : 1.806x1.583x1.955 mm - (長さ x 幅 x 高さ) ケージ開時 : 1.806x1.583x2.224 mm - 重量 Kg : 500
