CAOソフトウェア 3DViz

可視化測定用TCP

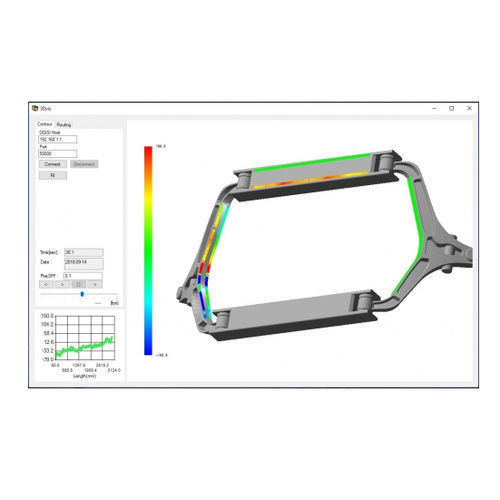

3DVizソフトウェアは、高解像度のセンサーデータを2Dおよび3Dで直感的に視覚化します。このソフトウェアにより、ODiSIシステムからのひずみや温度データを3D CADモデルや2D画像上で直接視覚化することができます。 3DVizソフトウェアは、ODiSIシステムで取得したひずみや温度データをグラフィカルに可視化します。試験品の.stlファイルまたはグラフィックファイルを読み込み、光ファイバーセンサーのルーティングをモデルまたは画像にマッピングするだけで、画像または3Dモデル上に直接、色分けされた温度またはひずみデータを表示することができます。 ネットワーク化されたODiSI 6000シリーズシステムからのセンサーデータストリーミングに加入することで、ODiSIのひずみや温度データをマッピングし、リアルタイムで表示することができます。 また、過去に取得したODiSIデータをロードして再生することもできます。センサーデータ可視化ソフトウェアは、ひずみと温度の経時変化のビデオを作成し、設計に対するより深い洞察を提供することができます。 主な機能 複雑なデータを簡単に解釈・理解 等高線、3Dまたは2Dマッピングを使用して大規模なデータセットを可視化 ライブ測定データをリアルタイムで視覚化、またはログデータを再生 仕様 対応3Dモデルファイル - .stlファイル 対応2D画像ファイル - .bmp、.png、.jpg、.jpeg、.tif、.tiff データ再生 - ODiSI 6000データファイル ソフトウェアを30日間お試しいただけます。
