ダイヤフラム式ポンプ RFP55B01R

空気式モーター駆動医療用

Rolling Pumpとは
Rolling Pumpは、空気・真空・液体用途向けのモータ駆動ダイヤフラムポンプを指します。多様なモデルと構成を揃え、計測機器、医療機器、車載機器、精密機器などの要件に対応します。

Rolling Pumpの仕組み（空気）
複数のダイヤフラムを用いて脈動を低減し、低騒音動作、長寿命、コンパクト設計を実現しています。同サイズのポンプに比べて高い流量と高い圧縮圧（モデルにより概ね80〜120 kPa）を発揮します。

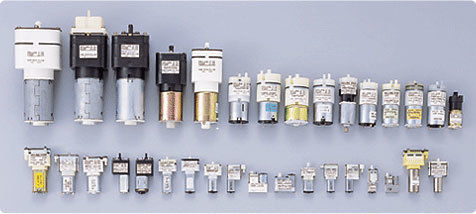

代表的な製品タイプ

• 超薄型エアポンプ
  Model: RSP08D01RW — t = 8 mm、フリーフロー 0.08 mL/min。主な用途：手首用NIBPなどの小型計測システム。
• 汎用エアポンプ
  Model: P54A02R — φ27ヘッド、フリーフロー 1.8 L/min、最大圧力 95 kPa。主な用途：医療機器、精密機器、家庭用電化製品。
• 大流量エアポンプ
  Model: RFP55B01R — □55ヘッド、フリーフロー 15–17 L/min、最大圧力 90–95 kPa。主な用途：ヘルスケア機器、車載機器。

主要モデルと技術的ポイント

• RSP08D01RW | サイズ: t = 8 mm | 定格電圧: 2 VDC | 最高圧力: 55 kPa | フリーフロー: 0.08 mL/min | 超薄型、最小流量モデル。
• VSP10D01R | サイズ: t = 10 mm | 定格電圧: 2 VDC | 最高圧力: 53 kPa | フリーフロー: 0.18 mL/min | 低速安定、急速排気機能。
• RWP12J02R | サイズ: t = 12 mm | 定格電圧: 3.7 / 6 VDC | 最高圧力: 90 kPa | フリーフロー: 0.85 L/min | 基本小型モデル。
• RWP16B17RW | サイズ: t = 16 mm | 定格電圧: 12 VDC | 最高圧力: 95 kPa | フリーフロー: 1.3 L/min | 流量・耐久性向上タイプ。
• RWP18A16RW | サイズ: t = 18 mm | 定格電圧: 6 / 12 VDC | 最高圧力: 85 kPa | フリーフロー: 1.6 L/min | 小型で高流量モデル。
• P54A02R | サイズ: φ27 | 定格電圧: 6 VDC | 最高圧力: 90 kPa | フリーフロー: 1.8 L/min | 3気筒の標準モデル。
• P54C09RG | サイズ: φ27 | 定格電圧: 6 VDC | 最高圧力: 90 kPa | フリーフロー: 2.5 L/min | 流量・耐久性・低騒音化。
• RTP32G06R | サイズ: φ32 | 定格電圧: 6 VDC | 最高圧力: 100 kPa | フリーフロー: 3.2 L/min | 高流量モデル。
• RFP32K02R | サイズ: □32 | 定格電圧: 12.5 VDC | 最高圧力: 80 kPa | フリーフロー: 7.0 L/min | 流量強化タイプ。
• RFP37I03R | サイズ: □37 | 定格電圧: 13.5 VDC | 最高圧力: 100 kPa | フリーフロー: 9.5 L/min | 高圧・高耐久モデル。
• RFP55B01R | サイズ: □55 | 定格電圧: 12 VDC | 最高圧力: 90 kPa | フリーフロー: 15.0–17.0 L/min | 最大流量モデル。

特長 / 技術仕様

• テクノロジー：複数ダイヤフラムによるモータ駆動ダイヤフラム方式（Rolling Pump）で脈動を低減。
• 性能：0.08 mL/min〜約17 L/minの広い流量レンジ、モデルにより概ね80〜120 kPaの最大圧力。
• 動作特性：低騒音運転、長寿命、選択モデルで低振動、選択モデルで急速排気機能。
• 電圧オプション：2、3.7、6、12、12.5、13.5 VDC等、複数のDC電圧に対応するモデルを用意。
• 主な用途：医療計測機器（例：手首NIBP）、ヘルスケア機器、車載システム、精密機器、家庭用電化製品。
• モデルファミリー：RSP、VSP、RWP、P5x、RTP、RFP — 超薄型から大流量・高圧仕様まで、ブラシレスやカーボンブラシタイプなどの選択肢あり。
