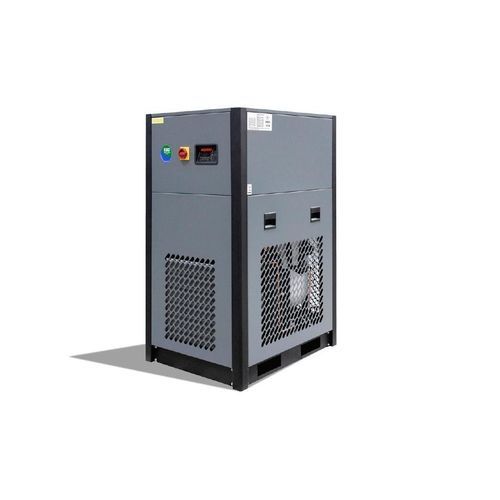

冷凍式圧縮空気乾燥機 DK series

インライン

概要
MAC3はフィルター統合型のDKシリーズ冷凍式ドライヤーを販売しています。これらのドライヤーはコンパクトな設置面積、低圧力損失、実測露点3°Cを提供し、産業用圧縮空気システムや熱帯条件に適しています。

特長

• コンパクト設計
  遊びスペースを残さないよう設計されたシャーシで設置面積を最小化します。
• 省エネ機能
  省エネ機能と故障管理を備えた電子コントローラーを採用。
• アルミ製熱交換器
  非常に低い圧力損失（約100 mbar）と高い熱効率により、実測露点3°Cを実現します。
• アクセス性
  点検・メンテナンスのために各コンポーネントへ容易にアクセスできます。
• スクロールコンプレッサ（DK140から）
  大型モデルには経済的で耐久性のあるスクロールコンプレッサを採用。
• 一体型インラインフィルター（DK170まで）
  水除去用のXエレメント（1 µmまで）と油除去用のYエレメント（0.01 ppmまで）を搭載。

ハイライト

• 実測露点 3°C
• 非常に低い圧力損失
• 熱帯条件向け設計
• 冷媒R-134aと大型コンデンサーにより、入口温度最大60°C、周囲温度最大50°Cで動作可能
• DIGIPROコントローラー（DK10–DK130）またはESDコントローラー（DK140–DK260）

性能

• 冷媒：R-134a
• 最大使用圧力：16 bar
• 最大周囲温度：50°C
• 最大入口温度：60°C

モデル — 主な仕様（表）
MODEL | VOLTAGE | AIR FLOW (m3/min) | CONNECTION | INTEGRATED FILTERS | DIMENSIONS (mm L x W x H)
DK 10 | 230/1/50 | 0.35 | 1/2" | GO 55 MX + MY | 452 x 444 x 567
DK 20 | 230/1/50 | 0.58 | 1/2" | GO 55 MX + MY | 452 x 444 x 567
DK 30 | 230/1/50 | 0.83 | 1/2" | GO 55 MX + MY | 452 x 444 x 567
DK 40 | 230/1/50 | 1.45 | 3/4" | GO 155 MX + MY | 473 x 453 x 832
DK 50 | 230/1/50 | 2.17 | 3/4" | GO 155 MX + MY | 473 x 453 x 832
DK 60 | 230/1/50 | 2.83 | 3/4" | GO 155 MX + MY | 473 x 453 x 832
DK 70 | 230/1/50 | 3.30 | 1 1/2" | GO 405 MX + MY | 553 x 503 x 874
DK 80 | 230/1/50 | 4.72 | 1 1/2" | GO 405 MX + MY | 553 x 503 x 874
DK 90 | 230/1/50 | 5.90 | 1 1/2" | GO 405 MX + MY | 553 x 503 x 874

技術仕様

• 露点：3°C（実測露点）
• アルミ熱交換器：非常に低い圧力損失（約100 mbar）
• 冷媒：R-134a（シリーズ全体で使用）
• 最大使用圧力：16 bar
• 使用限界：入口温度最大60°C、周囲温度最大50°C（熱帯条件）
• コントローラー：DK10–DK130はDIGIPRO、DK140–DK260はESD
• コンプレッサ：DK140からスクロールコンプレッサを採用し、効率と耐久性を向上
• 統合フィルtration（DK170まで）：水用Xエレメント（1 µmまで）、油用Yエレメント（0.01 ppmまで）
• コンポーネントへの容易なアクセスとコンパクト設計
