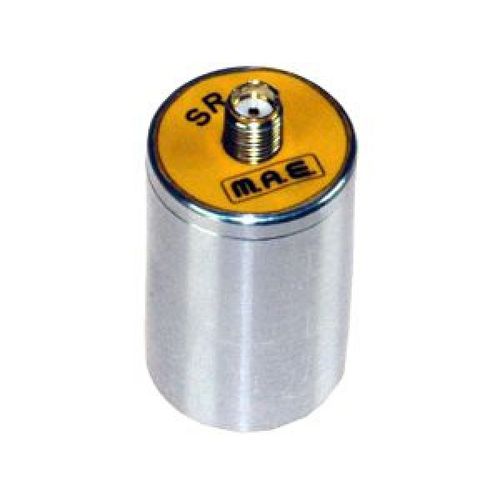

共振周波数試験用単軸加速度計
コンクリートや天然石試料の縦方向、横方向(曲げ)、ねじり共振周波数の測定に使用します。この共振周波数により、動的弾性係数やダンピング係数分析を決定することができ、例えば、凍結・融解サイクルによる劣化を決定するために頻繁に使用されています。調査方法は、加速度センサーで検出した直径の異なる鋼球の衝撃によって試料に誘起されるひずみから生成される基本的な共振値の決定に基づいています。試料に誘起されたひずみ(縦方向、横方向(曲げ方向)、ねじり方向の3つのタイプがあります)の結果として、次のような材料の特性を決定することができます。弾性ヤング率、剛性率、ポアソン比。
説明
C311R の器械が付いている妨害されていないサンプルの共鳴の頻度測定のための特定の加速度計。センサーは適切な接着剤が付いている 3 つの異なった前もって決定されたポイントの調査されたサンプルに貼るために特定の挿入物を通してサンプルに固定されなければなりません、可能な限り最高の正確さを得るために。手動通電は異なった重量および次元の鋼鉄球を通して行われます。
- 仕様書 - 規約・仕様書
- 感度(±20 %) 100 mV/g
- 測定範囲 ±50g
- 周波数範囲(±3 dB) 0.5 Hz~10 kHz
- 共振周波数 >25 kHz
- ブロードバンド解像度 350 μg rms
- 非直線性 ≤1 %
- 横の感受性≤7
- 過負荷限界(衝撃) 5000 g
- 温度範囲 (動作時) -54~-84 °C
- セトリングタイム(バイアスの1%以内) ≤2秒
---
