オービタル溶接ヘッド D-Head series

GTAW水冷式自動

概要

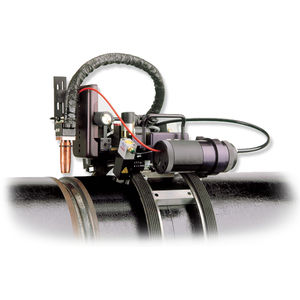

Magnatech の D-Head 420 溶接ヘッドは、軌道（オービタル）GTAW の多層パイプ間およびパイプ–継手の溶接用に設計されています。熟練の手溶接の動作と柔軟性を再現しつつ、再作業を低減し、繰り返し性を向上させます。外形は放射方向および軸方向のクリアランスが制限される用途に適し、多くの用途で必要な最小クリアランスは 2" / 51 mm です。24 種類の標準ガイドリング（交換式）とインサートキットで、外径 0.84 – 14" / 21.34 – 355.60 mm をカバーします。

主要データ

• 対応範囲: 0.84 - 14" / 21.34 - 355.60 mm OD
• 主な機能: 多層軌道 GTAW（パイプ‑to‑パイプ、パイプ‑to‑継手）
• 対応材質: 炭素系および高合金材
• 電源互換性: Pipemaster 515、Pipemaster 516

主な機能

• トーチの振動（ウィービング）: 振幅、速度、終点のホールド時間を個別にプログラム可能。ペンダントによる電子式クロスシーム制御。振動と同期したパルス電流制御で溶接ビードを整えます。
• フィラーワイヤースプール: 標準 1 kg / 2 lb スプール、または低プロファイル 0.5 kg / 1 lb スプールを使用可能で、狭小スペースでのラジアル占有を低減します。
• ヘッド搭載ワイヤーフィーダー: ヘッド上にコンパクトに搭載され、複数径のワイヤーに対応します。
• ヘッドの取付・回転: 重荷重対応の金属ガイドリングでヘッドをパイプに固定。堅牢なスプロケット駆動で安定した回転速度を実現します。
• 予熱パイプでの使用: 耐熱部品と水冷ハウジングで高温用途や予熱が必要な合金に対応します。
• アークギャップ制御（AGC）: 電極とワーク間距離をリアルタイムで制御し、安定したアーク条件と溶接品質を維持します。
• 3軸調整可能なフィラーワイヤーノズル: 溶融池へのワイヤー挿入を精密に調整できます。

付属品（各 D-Head 420 に含まれるもの）

• ワイヤーサイズキット（0.020" / 0.5 mm ～ 0.045" / 1.2 mm）
• 耐久性のあるワイヤー導管
• 標準スプールキット（2 lb / 1 kg）
• 低プロファイルスプールキット（1 lb / 0.5 kg）
• ヘッドの運用に必要なアクセサリ一式
• 機械調整用ツールキット
• 各種ネジ類パッケージ
• 堅牢な保管用ケース

必要アクセサリ — ガイドリング（要約）

• 103854-1750 — ガイドリング、チェーン/リンクキット、1.75" チューブ / 44.45 mm
• 103854-1900 — ガイドリング、チェーン/リンクキット、1.9" パイプ / 48.26 mm
• 103854-2000 — ガイドリング、チェーン/リンクキット、2.00" チューブ / 50.80 mm
• 103854-2125 — ガイドリング、チェーン/リンクキット、2.125" チューブ / 53.975 mm
• 103854-2250 — ガイドリング、チェーン/リンクキット、2.250" チューブ / 57.15 mm
• 103854-2375 — ガイドリング、チェーン/リンクキット、2.375" パイプ / 60.33 mm
• 103854-2500 — ガイドリング、チェーン/リンクキット、2.500" チューブ / 63.50 mm
• 103854-2875 — ガイドリング、チェーン/リンクキット、2.875" パイプ / 73.025 mm
• 103854-3000 — ガイドリング、チェーン/リンクキット、3.000" チューブ / 76.20 mm
• 103854-3250 — ガイドリング、チェーン/リンクキット、3.250" チューブ / 82.55 mm
• 103854-3500 — ガイドリング、チェーン/リンクキット、3.500" パイプ / 88.90 mm
• 103854-4000 — ガイドリング、チェーン/リンクキット、4.000" チューブ / 101.60 mm
• 103854-4500 — ガイドリング、チェーン/リンクキット、4.500" パイプ / 114.30 mm
• 103854-5000 — ガイドリング、チェーン/リンクキット、5.000" チューブ / 127.00 mm
• 103854-5563 — ガイドリング、チェーン/リンクキット、5.563" パイプ / 141.30 mm
• 103854-6000 — ガイドリング、チェーン/リンクキット、6.000" チューブ / 152.40 mm
• 103854-6625 — ガイドリング、チェーン/リンクキット、6.625" パイプ / 168.275 mm
• 103853-7250 — ガイドリング、チェーン/リンクキット、7.250" チューブ / 184.15 mm
• 103853-7750 — ガイドリング、チェーン/リンクキット、7.750" チューブ / 196.85 mm
• 103853-8000 — ガイドリング、チェーン/リンクキット、8.000" チューブ / 203.20 mm
• 103853-8625 — ガイドリング、チェーン/リンクキット、8.625" パイプ / 219.075 mm
• 103853-10750 — ガイドリング、チェーン/リンクキット、10.750" パイプ / 273.05 mm
• 103853-12750 — ガイドリング、チェーン/リンクキット、12.750" パイプ / 323.85 mm
• 103853-14000 — ガイドリング、チェーン/リンクキット、14.000" パイプ / 355.60 mm

注記
ガイドリングはヒンジ式の2分割セグメントで構成され、パイプに閉じてラッチで固定します。インサートキットにより、リングの公称サイズより小さい直径にも対応可能です。OD が 1.75" / 44.45 mm 未満の場合、径が小さくなるにつれてラジアルクリアランスの要件は増加します。

技術仕様

• パイプ（チューブ）サイズ範囲: 0.84 – 14" / 21.34 – 355.60 mm OD
• ケーブル長: 25' / 7.6 m 標準
• フィラーワイヤーモジュール — ワイヤー径: 0.020", 0.030", 0.035", 0.040", 0.045"（0.5、0.8、0.9、1.0、1.2 mm）
• フィラーワイヤーモジュール — 最高速度: 2540 mm/min (100 IPM)
• スプールサイズ: 2 lbs / 1 kg 標準；1 lbs / 0.5 kg ロープロファイル
• オシレーションモジュール — 最大ストローク振幅: 0.625" / 16 mm
• オシレーションモジュール — 最大オシレーション速度: 1520 mm/min (60 IPM)
• オシレーション滞留時間: 0 – 1 秒
• オシレーション クロスシーム調整: 0.5" / 12.7 mm
• AGC モジュール — ストローク: 0.5" / 12.7 mm；追加機械調整で最大 1.0" / 25.4 mm まで対応（肉厚管）
• トーチ推進モジュール — 最大回転速度: 25.4 cm/min (10 IPM)
• 水冷トーチ: 200 A 連続能力
• トーチ前後調整: ±15°（手動）
• トーチ傾斜調整: ±10°（手動）
• 重量: 8 lbs / 3.6 kg（トーチケーブル含まず）
• 軸方向クリアランス: トーチ中心線→後端: 8.51" / 216.2 mm
• 放射方向クリアランス: トーチ中心線→前端: 0.41" / 10.4 mm
• 標準的なスペース要件: 標準スプール使用時 2.5" / 63.5 mm（OD < 1.75" / 44.45 mm では増加）
